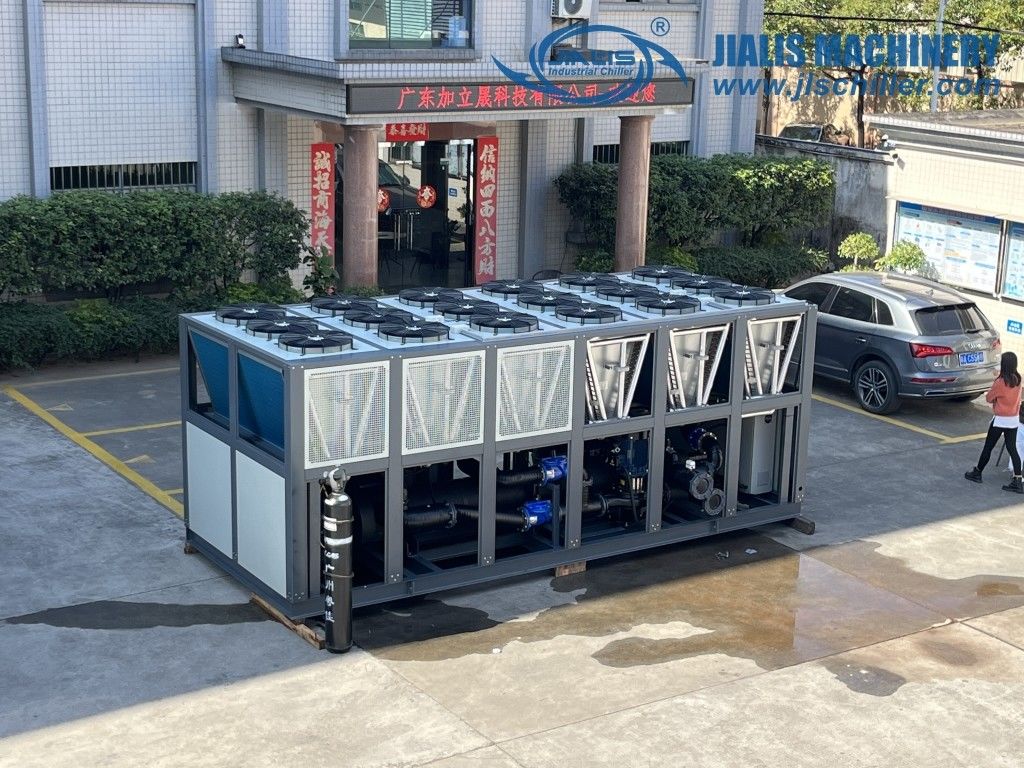

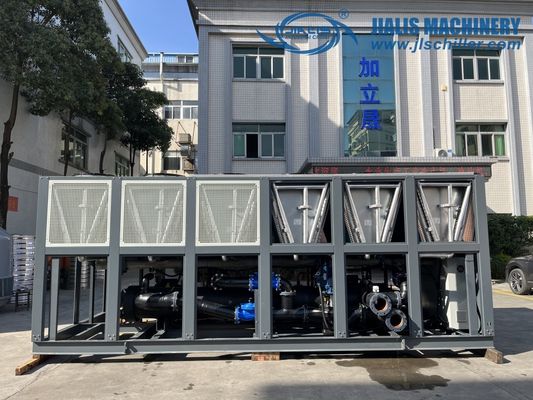

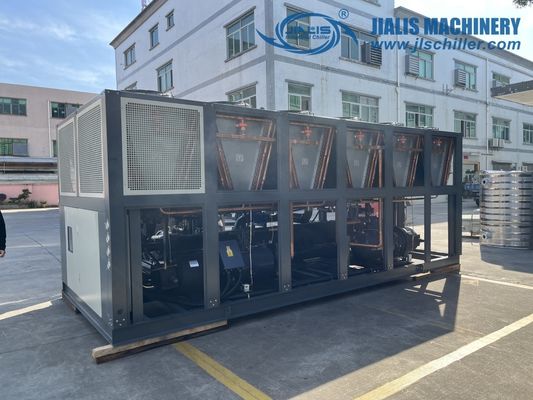

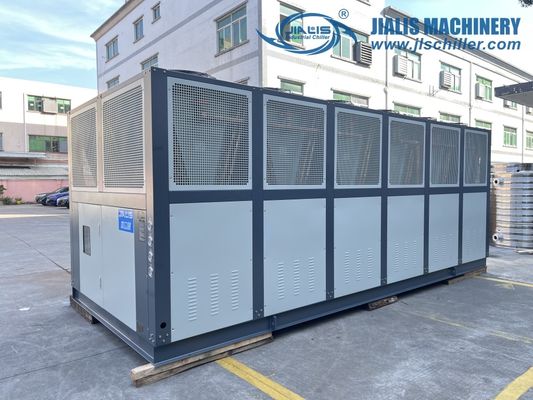

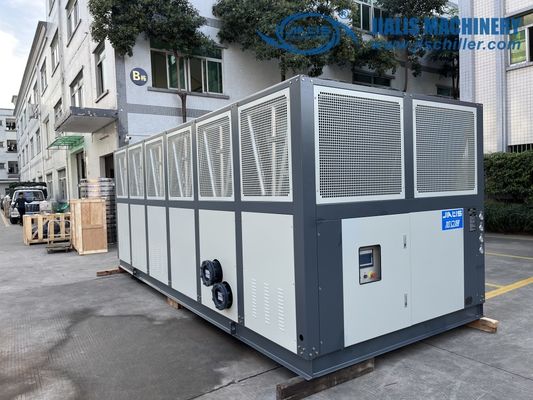

JLSF-180D Luchtgekoelde schroefkoeler Koeling van injectievormen Blaasvormen Extrusievormen
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | JIALIS |
| Certificering: | CE/ISO9001 |
| Modelnummer: | JLSF-180D |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Discuss |
| Verpakking Details: | Verpakkingen met bubbelfilm |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 30 EENHEDEN PER MAAND |
|
Gedetailleerde informatie |
|||
| Productnaam: | Luchtgekoelde schroefkoelmachine | Controlesysteem: | Siemens PLC |
|---|---|---|---|
| Controller: | Microprocessor/Siemens | Startmodus: | Y-△/zachte start |
| Type compressor: | dubbele schroefcompressor | Verdamper: | Shell en buis |
| Condensator: | Vinnige buis | Bescherming: | Hoge/lage druk, fase-omkering, overbelasting, antivries, oververhitting |
| Geluidsniveau: | ≤75dB (A) | Spanning: | 380-415V/3PH/50Hz 440-460/3PH/60Hz |
| koelmiddel: | R22/R407C/R134A | Garantie: | 1 jaar |
| Markeren: | Injectievormen Luchtgekoelde schroefkoeler,Blow Moulds Luchtgekoelde schroefkoelmachine,Extrusievormen luchtgekoelde schroefkoelmachine |
||
Productomschrijving
Productbeschrijving:
Een luchtgekoelde schroefkoeler is een soort industriële koel- en commerciële airconditioningapparatuur, voornamelijk samengesteld uit verdamper, compressor, condensator en uitbreidingsklep en andere componenten.Het gebruikt een schroefcompressor om het koelmiddel bij lage temperatuur en lage druk te comprimeren in een gas bij hoge temperatuur en hoge druk, en geeft vervolgens warmte naar buiten door de condensator,en uiteindelijk verlaagt de temperatuur en druk van het koelmiddel door de expansie klep om terug te keren naar de verdamper voor recycling.
Tijdens de werking absorbeert de met luchtgekoelde schroefkoeler de warmte in de buitenlucht, koelt het koelwater af en brengt het in de ruimte circuleren om de binnentemperatuur te verlagen.Het koelvermogen wordt sterk beïnvloed door factoren zoals de temperatuur en de luchtvochtigheid buiten, zodat het effect beperkt kan zijn in omgevingen met hoge temperaturen en hoge luchtvochtigheid.
In vergelijking met watergekoelde koelmachines vereisen luchtgekoelde schroefkoelmachines geen extra koelwater, waardoor ze eenvoudiger en kosteneffectiever zijn.omdat het buitenlucht gebruikt om te koelen, kan het problematisch zijn in gebieden met een hoge luchtverontreiniging of waar de luchtkwaliteit binnen moet worden gehandhaafd.
Productie kenmerken:
Luchtgekoelde schroefkoelmachines zijn koelapparatuur die gebruikmaakt van schroefcompressoren en luchtgekoelde condensatoren.
1Hoog rendement:De luchtgekoelde schroefkoelmachines maken gebruik van schroefcompressortechnologie en kenmerken zich door een hoog rendement.en heeft een hoog koelefficiëntie- en energieverbruiksverhouding.
2Natuurlijke koeling:Dit type koelinstallatie is uitgerust met een luchtgekoelde condensator, die een natuurlijke koeling bereikt door een combinatie van koelventilatoren en koelschepen.Het vereist geen extra koelwaterbron, waardoor de complexiteit van het koelsysteem en de afhankelijkheid van watervoorraden worden verminderd.
3Eenvoudige installatie:Aangezien er geen verbinding met een externe waterbron nodig is, is de installatie van luchtgekoelde schroefkoelers relatief vereenvoudigd.Er is geen noodzaak om apparatuur zoals koelwaterleidingen en waterpompen te installeren, waardoor de werkdruk bij installatie en ingebruikname wordt verminderd.
4Sterke aanpassingsvermogen:Luchtgekoelde schroefkoelmachines zijn geschikt voor gebruik onder verschillende omgevingsomstandigheden.Ze kunnen normaal werken in omgevingen met hoge temperaturen en worden niet beïnvloed door externe watertemperatuur en waterkwaliteit.
5Ruimtebesparing:In vergelijking met traditionele watergekoelde koelinstallaties vereisen luchtgekoelde schroefkoelinstallaties geen extra koelwatertanks en koelwaterleidingen, waardoor de ruimte van het systeem wordt verminderd.
6- Gemakkelijk onderhoud:Aangezien het koelwater niet hoeft te worden behandeld, is het onderhoud van luchtgekoelde schroefkoelmachines relatief eenvoudig.die de onderhoudskosten en de werkdruk vermindert.
In het algemeen zijn met luchtgekoelde schroefkoelmachines efficiënte, energiebesparende en aanpasbare koelapparatuur die gebruik maakt van natuurlijke koeling en geen externe koelwaterbronnen nodig heeft.Ze zijn geschikt voor koelbehoeften op verschillende industriële gebieden en hebben de voordelen van vereenvoudigde installatie en onderhoud.
Werkingsbeginsel:
Het werkingsprincipe van de luchtgekoelde schroefkoeler is als volgt:
CompressieprocesHet koelmiddel wordt in de schroefcompressor gecomprimeerd in een gas met een hoge temperatuur en hoge druk en komt vervolgens in de condensator.
Condensatieproces:Het hoogtemperatuur- en hoogdrukgas wordt in de condensator afgekoeld tot een hoogdrukvloeistof, en tegelijkertijd wordt warmte vrijgegeven.die via ventilatoren en radiatoren in de buitenlucht wordt verspreid.
Uitbreidingsproces:Nadat de hoogdrukvloeistof door de expansie klep is gedecomprimeerd, wordt deze een laagtemperatuur- en laagdrukvloeistof en komt deze vervolgens de verdamper binnen.
Verdampingsproces:De laagtemperatuur en lage druk vloeistof verdampt in de verdamper, absorbeert de warmte in de kamer, koelt het koelwater in de kamer af, en circuleert het naar de kamer,het doel van het verlagen van de binnentemperatuur.
Technische parameters:
| Model | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| Koelcapaciteit | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/uur | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Temperatuurbereik | 5°C~35°C ((onder 0°C kan worden aangepast) | ||||||||||
| Stroomvoorziening | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Totaal vermogen | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Stroomstroom | Een | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Koeld water | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| compressor | type | Semi-hermetische schroeven | |||||||||
| Startmethode | Y-△ | ||||||||||
| capaciteitsaanpassing | 0,25,50,75,100 | ||||||||||
| Invoervermogen | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Bevroren olie | type | HBR-A01 | |||||||||
| vulvolume | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| koelmiddel | type | R-22/R407C | |||||||||
| controlemethode | Temperatuurgevoelige externe druk gelijkstellende uitbreidingsklep | ||||||||||
| Verdamper | vulvolume | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| type | schelp en buis | ||||||||||
| condensator | Diameter | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| type | Hoogwaardige koperen aluminium vinnen met een behuizing + lage geluidsdruk van de externe rotorventilator | ||||||||||
| Koelluchtvolume | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| beschermingsinstrument | Hoog- en laagspanningsschakelaar, vriesbescherming, oplosbare stekker, veiligheidsklep, overbelastingbeschermingsinrichting, spoeloververwarmingsbeschermer, automatische temperatuurbeschermingsschakelaar, enz. | ||||||||||
| Afmetingen | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| gewicht | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Model | JLSF-120A | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Koelcapaciteit | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/uur | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Temperatuurbereik | 5°C~35°C ((onder 0°C kan worden aangepast) | ||||||||||
| Stroomvoorziening | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Totaal vermogen | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Stroomstroom | Een | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Koeld water | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| compressor | type | Semi-hermetische schroeven | |||||||||
| Startmethode | Y-△ | ||||||||||
| capaciteitsaanpassing | 0,25,50,75,100 | ||||||||||
| Invoervermogen | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Bevroren olie | type | HBR-A01 | |||||||||
| vulvolume | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| koelmiddel | type | R-22/R407C | |||||||||
| controlemethode | Temperatuurgevoelige externe druk gelijkstellende uitbreidingsklep | ||||||||||
| Verdamper | vulvolume | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| type | schelp en buis | ||||||||||
| condensator | Diameter | mm | DN1250 | DN 150 | DN200 | ||||||
| type | Hoogwaardige koperen aluminium vinnen met een behuizing + lage geluidsdruk van de externe rotorventilator | ||||||||||
| Koelluchtvolume | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| beschermingsinstrument | Hoog- en laagspanningsschakelaar, vriesbescherming, oplosbare stekker, veiligheidsklep, overbelastingbeschermingsinrichting, spoeloververwarmingsbeschermer, automatische temperatuurbeschermingsschakelaar, enz. | ||||||||||
| Afmetingen | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| gewicht | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Toepassingssector:
Wat betreft de kunststofindustrie hebben waterkoelers een breed scala aan toepassingsscenario's.
1. spuitgieten:Injectievormmachines vereisen koeling om de verstijving en verstijving van kunststoffen tijdens het spuitgietproces te beheersen.Waterkoelers verlagen de temperatuur van spuitgietmachines door koelwater te laten circuleren om de kwaliteit en dimensionale stabiliteit van kunststofproducten te waarborgenDeze worden veel gebruikt bij de vervaardiging van verschillende spuitgietproducten, zoals plastic onderdelen, containers, speelgoed, enz.
2. Blaasgiet:Bloemgietmachines worden gebruikt voor het maken van holle producten zoals plastic containers en flessen.Waterkoelers koelen en verharden plastic producten snel door koelwater te leveren om een soepel afvormen te vergemakkelijkenZe worden veel gebruikt in industrieën zoals flessen dranken, cosmetica en wasmiddelen.
3. Extrusiemolderen:Extruders worden gebruikt om plastic buizen, platen, films en andere producten te produceren.Waterkoelers regelen de temperatuur van de extruder door middel van een koelmiddelcirculatiesysteem om de kwaliteit en dimensionale stabiliteit van kunststoffen te waarborgenZe worden veel gebruikt in de bouw-, verpakkings-, energie- en automobielindustrie, enz.
4. Koeling van injectievormen:Tijdens het spuitgietproces is de afkoeling van de vorm erg belangrijk, wat rechtstreeks van invloed is op de kwaliteit en de productie-efficiëntie van het product.Chillers koelen de spuitgietvormen af door koelwater te leverenDe in de spuitgietindustrie veelgebruikte spuitgietmachines zijn: spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitgietmachines, spuitmachines, spuitmachines, spuitmachines, spuitmachines, spuitmachines, spuitmachines, spuitmachines, spuitmachines, spuitmachines, spuitmachines, spuitmachines, spuitmachines, spuitmachines, spuitmachines, spuitmachines, spuitmachines, spuitmachines, spuitmachines, spuitmachines,
5- Koeling van plasticverwerkingsapparatuur:Naast spuitgietmachines, blaasgietmachines en extruders hebben ook andere plasticverwerkingsapparatuur, zoals kunststofbrekers, kunststofgranulatoren, enz., koeling nodig.Koelmachines verlagen de temperatuur van deze apparatuur door koelwater te voorzien om de normale werking ervan te waarborgen en de levensduur ervan te verlengen.
Dit zijn slechts enkele gebruikelijke toepassingsscenario's van koelmachines in de kunststofindustrie.met betrekking tot bijna alle koelbehoeften in het gehele proces van productie en verwerking van kunststoffen.
Vervaardiging van auto's Chemische techniek Elektronische industrie Elektrotechnische industrie
Injectievormindustrie Farmaceutische industrie Plasticverpakkingsindustrie Drukindustrie
Upport en diensten:
Technische ondersteuning en service van luchtgekoelde koelmachines omvat:
1. 24/7 klantenservice
2Installatie en onderhoud van afstandsbediening
3. Diagnostiek en probleemoplossing op afstand
4Telefoon/e-mail Advies en begeleiding
5. Gebruikersvriendelijke documentatie en handleidingen
6. Software-updates en -upgrades
7. Kostprijs van onderdelen en verbruiksartikelen
Verpakking en verzending:
De luchtgekoelde chillers worden verpakt en verzonden in standaard tegenlaaghout houten dozen.En plak het verzendmerk informatie label op de houten doos om de juiste levering te garanderen.
Wat zijn de voordelen van koelmachines in de kunststofindustrie?
1Temperatuurregeling:De chillers kunnen een stabiele koelwatertemperatuur bieden en zorgen voor een nauwkeurige temperatuurregeling tijdens de verwerking van kunststof.Dimensionale stabiliteit en uiterlijk.
2Snel afkoelen: De chillers kunnen een efficiënte koelcapaciteit bieden en kunnen plastic producten snel afkoelen en verstevigen, waardoor de productie-efficiëntie wordt verbeterd en de productiecycli worden verkort.
3Energie-efficiëntie:De chillers maken gebruik van geavanceerde koeltechnologie en hebben een hoge energie-efficiëntie.
4- milieuvriendelijkheid:In koelinstallaties worden meestal milieuvriendelijke koelmiddelen gebruikt en hebben ze minder invloed op het milieu.Zij voldoen aan de eisen inzake milieubescherming en dragen bij tot de duurzame ontwikkeling van de kunststofindustrie.
5Automatische bediening: Moderne koelmiddelen zijn meestal uitgerust met geavanceerde automatische regelsystemen die de temperatuur en de stroom van het koelmiddel kunnen controleren en aanpassen.Dit zorgt voor een groter gebruiksgemak en een nauwkeuriger procesregeling.
Kortom, koelinstallaties hebben een breed scala aan toepassingsscenario's in de kunststofindustrie en kunnen voordelen bieden zoals temperatuurregeling, snelle koeling,energie-efficiëntie en milieuvriendelijkheidZij spelen een belangrijke rol bij het waarborgen van de kwaliteit van de producten, het verbeteren van de productie-efficiëntie en het verlagen van de productiekosten.
