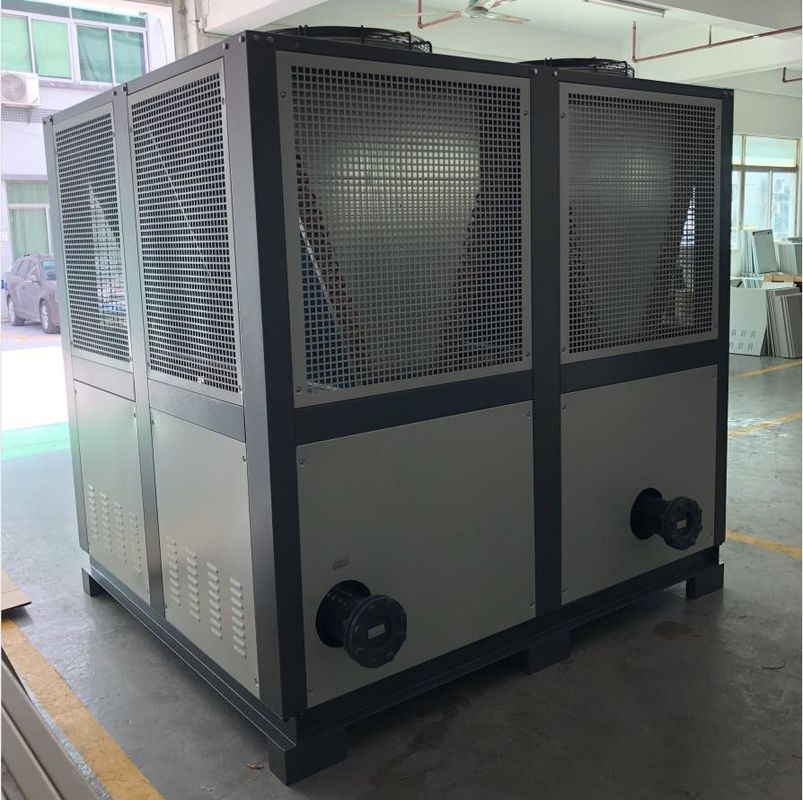

JLSF-40A PLC luchtgekoelde schroefkoeler voor industriële en commerciële doeleinden
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | JIALIS |
| Certificering: | CE/ISO9001 |
| Modelnummer: | JLSF-40A |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Discuss |
| Verpakking Details: | Multiplex houten kist |
| Levertijd: | 20 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100 eenheden per maand |
|
Gedetailleerde informatie |
|||
| Naam van het product: | lucht gekoelde schroefharder | Controlesysteem: | PLC's |
|---|---|---|---|
| Controller: | microprocessor | Startmodus: | Y-△/zachte start |
| Type compressor: | Schroefcompressor | Verdamper: | Shell en buis |
| Condensator: | Vinnige buis | Bescherming: | Hoge/lage druk, fase-omkering, overbelasting, antivries, oververhitting |
| Geluidsniveau: | ≤75dB (A) | koelmiddel: | R22/R407C/R134A |
| garantie: | 1 jaar | ||
| Markeren: | Luchtgekoelde schroefkoelmachines voor industrieel gebruik,Air-cooled schroefchiller commercieel,PLC-luchtgekoelde industriële koelmachine |
||
Productomschrijving
JLSF-40D luchtgekoelde schroefchiller Metalenverwerking, injectievorming van kunststoffen, lasersnijden, elektronicaproductie
Productbeschrijving:
Luchtgekoelde schroefkoelmachines zijn een soort industriële koel- en airconditioningapparatuur, voornamelijk samengesteld uit verdamper, compressor, condensator en uitbreidingsklep en andere componenten.Het gebruikt een schroefcompressor om het koelmiddel bij lage temperatuur en lage druk te comprimeren in een gas bij hoge temperatuur en hoge druk, en geeft vervolgens warmte naar buiten door de condensator,en uiteindelijk verlaagt de temperatuur en druk van het koelmiddel door de expansie klep om terug te keren naar de verdamper voor recycling.
Tijdens de werking absorbeert de met luchtgekoelde schroefkoeler de warmte in de buitenlucht, koelt het koelwater af en brengt het in de ruimte circuleren om de binnentemperatuur te verlagen.Het koelvermogen wordt sterk beïnvloed door factoren zoals de temperatuur en de luchtvochtigheid buiten, zodat het effect beperkt kan zijn in omgevingen met hoge temperaturen en hoge luchtvochtigheid.
In vergelijking met watergekoelde koelmachines vereisen luchtgekoelde schroefkoelmachines geen extra koelwater, waardoor ze eenvoudiger en kosteneffectiever zijn.omdat het buitenlucht gebruikt om te koelen, kan het problematisch zijn in gebieden met een hoge luchtverontreiniging of waar de luchtkwaliteit binnen moet worden gehandhaafd.
Productie kenmerken:
Luchtgekoelde schroefkoelmachines en watergekoelde schroefkoelmachines zijn twee verschillende koelmethoden en hebben een aantal verschillende kenmerken:
1. koelmethode:De door luchtgekoelde schroefkoelmachine verspreidt warmte naar de omringende lucht via de ingebouwde ventilator en de koelbak om koeling te bereiken.Met watergekoelde schroefkoelmachines absorberen warmte door het circuleren van water en geven de warmte via koeltorens of koelapparatuur vrij in de atmosfeer.
2Installatie en onderhoud:Luchtgekoelde schroefkoelmachines hoeven geen waterleidingen en koeltorens aan te sluiten en zijn relatief eenvoudig te installeren en onderhouden.De watergekoelde schroefkoeler moet worden aangesloten op waterleidingen en koeltorens, en het watercirculatiesysteem moet regelmatig worden gecontroleerd en onderhouden.
3- Koeldoeltreffendheid:Onder hoge temperatuuromgevingen of in omstandigheden met een hoge belasting heeft een schroefkoelmachine over het algemeen een hogere koelefficiëntie omdat water beter warmte geleidt dan lucht.watergekoelde schroefkoelmachines kunnen meestal een stabieler en betrouwbaarder koeleffect bieden.
4Ruimtebehoeften:De luchtgekoelde schroefkoelmachine heeft geen koeltoren nodig en neemt een relatief kleine ruimte in. De watergekoelde schroefkoelmachine heeft een extra koeltoren nodig om warmte vrij te geven,die een relatief grote ruimte inneemt.
5- Aanpassingsvermogen tegen het milieu:Een luchtgekoelde schroefkoeler is geschikt voor omgevingen zonder stabiele watervoorziening of slechte waterkwaliteit, omdat deze niet afhankelijk is van externe waterbronnen.De watergekoelde schroefkoeler vereist een stabiele waterbron en heeft hogere eisen aan de waterkwaliteit.
Kortom, de luchtgekoelde schroefkoeler heeft de voordelen van een gemakkelijke installatie, geen behoefte aan waterbron en koeltoren en is geschikt voor bepaalde speciale omgevingen.Terwijl de watergekoelde schroefkoeler heeft een hoge koeling efficiëntie en stabiliteitHet is geschikt voor algemene industriële en commerciële toepassingen, maar vereist een extra watercirculatiesysteem en koeltoren.De gekozen koelmethode moet worden bepaald op basis van de specifieke behoeften en de omgevingsomstandigheden..
Werkingsbeginsel:
Het werkingsprincipe van de luchtgekoelde schroefkoeler is als volgt:
CompressieprocesHet koelmiddel wordt in de schroefcompressor gecomprimeerd in een gas met een hoge temperatuur en hoge druk en komt vervolgens in de condensator.
Condensatieproces:Het hoogtemperatuur- en hoogdrukgas wordt in de condensator gekoeld tot een hoogdrukvloeistof, en tegelijkertijd wordt warmte vrijgegeven.die via ventilatoren en radiatoren in de buitenlucht wordt verspreid.
Uitbreidingsproces:Nadat de hoogdrukvloeistof door de expansie klep is gedecomprimeerd, wordt deze een laagtemperatuur- en laagdrukvloeistof en komt deze vervolgens de verdamper binnen.
Verdampingsproces:De laagtemperatuur en lage druk vloeistof verdampt in de verdamper, absorbeert de warmte in de kamer, koelt het koelwater in de kamer af, en circuleert het naar de kamer,het doel van het verlagen van de binnentemperatuur.
Technische parameters:
| Model | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| Koelcapaciteit | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/uur | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Temperatuurbereik | 5°C~35°C ((onder 0°C kan worden aangepast) | ||||||||||
| Stroomvoorziening | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Totaal vermogen | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Stroomstroom | Een | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Koeld water | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| compressor | type | Semi-hermetische schroeven | |||||||||
| Startmethode | Y-△ | ||||||||||
| capaciteitsaanpassing | 0,25,50,75,100 | ||||||||||
| Invoervermogen | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Bevroren olie | type | HBR-A01 | |||||||||
| vulvolume | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| koelmiddel | type | R-22/R407C | |||||||||
| controlemethode | Temperatuurgevoelige externe druk gelijkstellende uitbreidingsklep | ||||||||||
| Verdamper | vulvolume | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| type | schelp en buis | ||||||||||
| condensator | Diameter | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| type | Hoogwaardige koperen aluminium vinnen met hoes + lage geluidsdruk van de externe rotorventilator | ||||||||||
| Koelluchtvolume | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| beschermingsinstrument | Hoog- en laagspanningsschakelaar, vriesbescherming, oplosbare stekker, veiligheidsklep, overbelastingbeschermingsinrichting, spoeloververwarmingsbeschermer, automatische temperatuurbeschermingsschakelaar, enz. | ||||||||||
| Afmetingen | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| gewicht | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Model | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Koelcapaciteit | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/uur | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Temperatuurbereik | 5°C~35°C ((onder 0°C kan worden aangepast) | ||||||||||
| Stroomvoorziening | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Totaal vermogen | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Stroomstroom | Een | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Koeld water | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| compressor | type | Semi-hermetische schroeven | |||||||||
| Startmethode | Y-△ | ||||||||||
| capaciteitsaanpassing | 0,25,50,75,100 | ||||||||||
| Invoervermogen | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Bevroren olie | type | HBR-A01 | |||||||||
| vulvolume | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| koelmiddel | type | R-22/R407C | |||||||||
| controlemethode | Temperatuurgevoelige externe druk gelijkstellende uitbreidingsklep | ||||||||||
| Verdamper | vulvolume | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| type | schelp en buis | ||||||||||
| condensator | Diameter | mm | DN1250 | DN 150 | DN200 | ||||||
| type | Hoogwaardige koperen aluminium vinnen met hoes + lage geluidsdruk van de externe rotorventilator | ||||||||||
| Koelluchtvolume | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| beschermingsinstrument | Hoog- en laagspanningsschakelaar, vriesbescherming, oplosbare stekker, veiligheidsklep, overbelastingbeschermingsinrichting, spoeloververwarmingsbeschermer, automatische temperatuurbeschermingsschakelaar, enz. | ||||||||||
| Afmetingen | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| gewicht | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Toepassingssector:
De luchtgekoelde schroefkoeler is een koeler die gebruikmaakt van een schroefcompressor en een luchtgekoelde condensator en is geschikt voor de volgende industrieën:
1.Industriële verwerking:In het industriële productieproces moeten veel apparatuur worden afgekoeld, zoals plasticverwerkingsapparatuur, metaalverwerkingsapparatuur, chemische apparatuur, enz.het is noodzakelijk om luchtgekoelde schroefkoelmachines te gebruiken om koeldiensten voor deze apparatuur te verlenen..
2.Werkgebouwen:Met luchtgekoelde schroefkoelmachines kunnen koeldiensten worden verricht voor grote commerciële gebouwen, fabrieken en openbare plaatsen, zoals winkelcentra, supermarkten, hotels, ziekenhuizen, kantoorgebouwen,enz..
3- Farmaceutische industrie:In de farmaceutische industrie moeten veel productieprocessen temperatuur en vochtigheid regelen om de kwaliteit en veiligheid van het product te waarborgen, dus koelmachines zijn nodig voor koeling en vochtigheidscontrole.
4Voedingsmiddelenindustrie:In de voedingsmiddelenindustrie vereisen veel productieprocessen temperatuurregeling, zoals wijn, dranken, zuivelproducten, enz.
5. Elektronische industrie:In de elektronica-industrie moeten veel apparaten worden gekoeld, zoals elektronische onderdelen, halfgeleiderapparatuur, enz., en voor de koeling zijn koelmachines nodig.
Kortom, luchtgekoelde schroefkoelmachines zijn geschikt voor verschillende industrieën en gelegenheden die koeling vereisen, zoals industriële productie, commerciële bouw, farmaceutische industrie,voedselindustrie, de elektronica-industrie, enz.
Vervaardiging van auto's Chemische techniek Elektronische industrie Elektrotechnische industrie
Injectievormindustrie Farmaceutische industrie Plasticverpakkingsindustrie Drukindustrie
Upport en diensten:
Technische ondersteuning en service van luchtgekoelde koelmachines omvat:
1. 24/7 klantenservice
2Installatie en onderhoud van afstandsbediening
3. Diagnostiek en probleemoplossing op afstand
4Telefoon/e-mail Advies en begeleiding
5. Gebruikersvriendelijke documentatie en handleidingen
6. Software-updates en -upgrades
7. Kostprijs van reserveonderdelen en verbruiksartikelen
Verpakking en verzending:
De luchtgekoelde chillers worden verpakt en verzonden in standaard tegenlaaghout houten dozen.En plak het verzendmerk informatie label op de houten doos om de juiste levering te garanderen.
Kunt u me advies geven om het koelsysteem te optimaliseren?
Hier zijn enkele suggesties en overwegingen bij het optimaliseren van het ontwerp van koelsystemen in het kunststof spuitgietproces:
1Uniforme koeling:Zorg ervoor dat het koelwater gelijkmatig door de hele injectievorm kan stromen, vooral de hete plekken.Ontwerp van de juiste koelkanaal lay-out en grootte om ervoor te zorgen dat het koelwater volledig contact kan maken met het oppervlak van de mal en absorberen warmte effectief.
2Controleer de koelsnelheid:De koelsnelheid wordt geregeld door de stroom en temperatuur van het koelwater aan te passen.een te hoge of te lage koelsnelheid kan een negatief effect hebben op de productkwaliteit;. Volgens de specifieke plastic materialen en productvereisten, de parameters van het koelwater aan te passen om het beste koeleffect te bereiken.
3Optimalisatie van het ontwerp van koelkanalen:Het ontwerp van passende koelkanalen in de spuitvorm om ervoor te zorgen dat koelwater effectief door kan stromen.De vorm en de lay-out van de kanalen moeten worden geoptimaliseerd voor het specifieke spuitgevormd deel om het koeleffect te maximaliseren.
4. Gebruik koelbuizen en sproeiers:Gebruik koelbuizen en -spuitstukken in het koelsysteem om koelwater naar specifieke gebieden te leiden en zich te concentreren op koelpunten..
5. Reinig en onderhoud het koelsysteem:Maak het koelsysteem regelmatig schoon om te voorkomen dat het koelkanaal verstopt raakt en om ervoor te zorgen dat het koelwater soepel stroomt.regelmatig de werking van het koelsysteem controleren om de normale werking en prestaties van de koelwatermachine te waarborgen;.
6Gebruik temperatuursensoren en bewakingssystemen:Installatie van temperatuursensoren en bewakingssystemen om de temperatuurwijzigingen in spuitgietvormen te controleren, zodat het koeleffect in realtime kan worden gecontroleerd en indien nodig kan worden aangepast en geoptimaliseerd.
7. Selectie van het malmateriaal:Kies een malmateriaal met een goede thermische geleidbaarheid om het koeleffect te verbeteren.Materialen met een betere thermische geleidbaarheid kunnen helpen om warmte sneller naar het koelkanaal te leiden en het koelen te versnellen.
Door middel van de bovenstaande optimalisatiemaatregelen kan het effect van het koelsysteem worden verbeterd, kan het koelefficiënt tijdens het spuitgietproces worden verbeterd,de spuitgietcyclus kan worden verkort, en de productie-efficiëntie en de productkwaliteit kunnen worden verbeterd.
