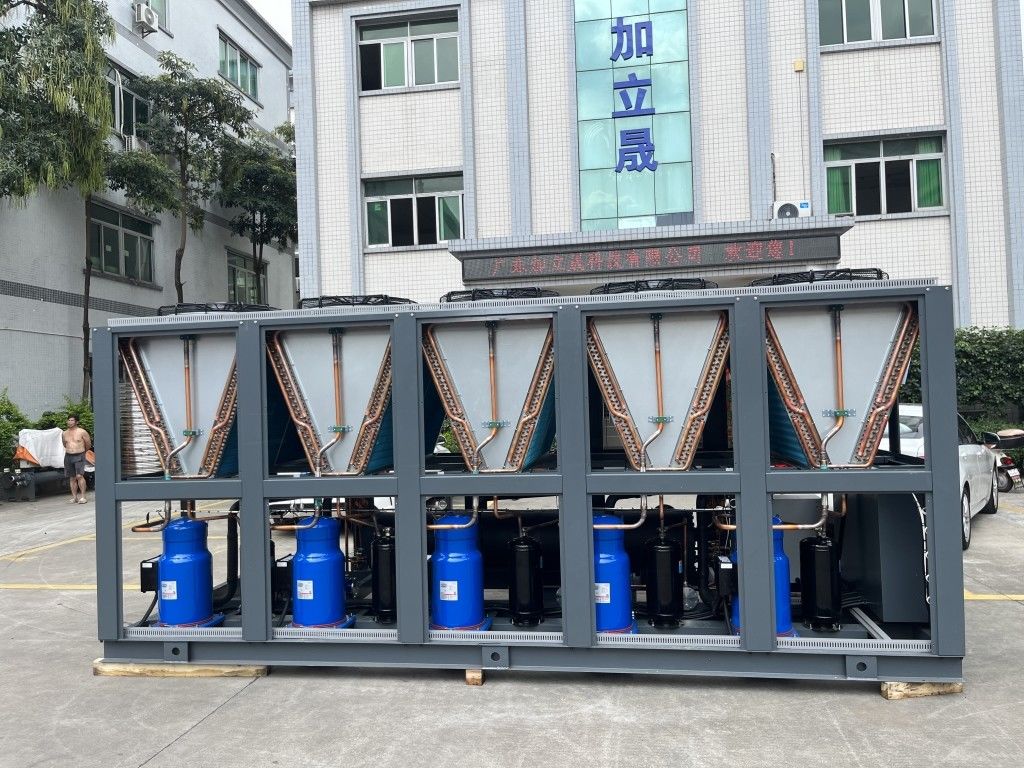

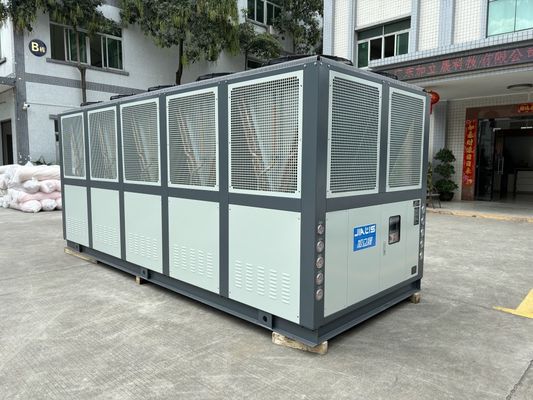

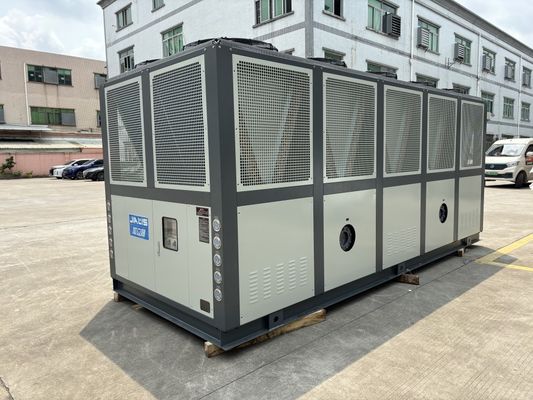

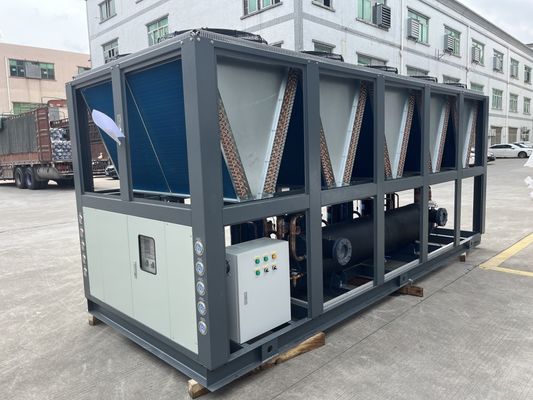

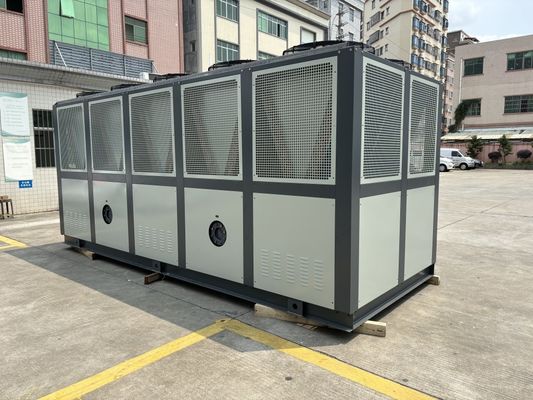

JLSF-125HP Grote luchtgekoelde rolkoeler Airconditioning constante temperatuur koeler
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | JIALIS |
| Certificering: | CE/ISO9001 |
| Modelnummer: | JLSF-125HP |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Discuss |
| Verpakking Details: | Multiplex houten kist |
| Levertijd: | 20 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 50 eenheden per maand |
|
Gedetailleerde informatie |
|||
| Productnaam: | Lucht Gekoelde Waterharder | Controlesysteem: | Siemens PLC/ 7-inch touchscreen |
|---|---|---|---|
| de temperatuur van het afzetwater: | 5-50℃ | Type compressor: | Denemarken Danfoss rolcompressor |
| Verdamper: | Shell en buis | Condensator: | Finned |
| Condensatorventilators: | As/Centrifuge | Geluidsniveau: | ≤65dB (A) |
| Spanning: | 380V-415V/440V-460V | Frequentie: | 50 Hz/60 Hz |
| koelmiddel: | R410A | Beschermingssysteem: | Hoog - lage Druk, Waterstroom, Overbelasting, enz. |
| Garantie: | 12 maanden | ||
| Markeren: | Een luchtgekoelde rollenkoeler met constante temperatuur,Grote luchtgekoelde rolkoelmachine,Chiller met een constante temperatuur |
||
Productomschrijving
Productbeschrijving:
Een koeler van het type koeling en verwarming met airconditioning is een speciaal type koeler.die veel wordt gebruikt in airconditioningsystemen om koud water en warm water te voorzien om te voldoen aan de koel- en verwarmingsbehoeften van airconditioningsystemen.
Dit type koelinstallatie heeft twee functies: het kan koud water leveren voor de koeling van airconditioningsystemen en warm water voor de verwarming van airconditioningsystemen.Het bestaat meestal uit een eenheid, met inbegrip van belangrijke componenten zoals compressor, condensator, verdamper en besturingssysteem.
In koelmodus comprimeert de compressor van de koel- en verwarmingsregelaar van de airconditioning het koelmiddel en verdrijft de warmte door de condensator.en stuurt de warmte uit het systeemVervolgens wordt het condensatiemiddel in de condensator gekoeld door de expansie klep en komt het in de verdamper, waar het de warmte van lucht of water absorbeert om koud water te produceren.Het koude water wordt via leidingen naar het airconditioningssysteem vervoerd om de temperatuur binnen te koelen en te verlagen.
In de verwarmingsmodus kan de koel- en verwarmingskoeler van de airconditioning warmte-energie uit de buitenomgeving absorberen en door omgekeerde circulatie opwarmen.De compressor comprimeert de werkvloeistof en geeft warmte door de condensatorVervolgens wordt de werkvloeistof door de uitbreidingsklep gedempuriseerd en komt deze de verdamper binnen, absorbeert de warmte van de buitenomgeving en verwarmt deze.Het verwarmde water wordt via leidingen naar het airconditioning systeem vervoerd voor verwarming en verhoging van de binnentemperatuur.
De toepassing van airconditioning koeling en verwarming waterkoelers kan het hele jaar door de werking van het airconditioning systeem te realiseren,in de koelstand in de zomer of in de verwarmingsstand in de winterHet heeft de voordelen van energiebesparing, flexibiliteit en aanpassingsvermogen voor het milieu en is geschikt voor verschillende gebouwen en plaatsen.zoals kantoorgebouwen, winkelcentra, hotels en ziekenhuizen.
Kortom, de koel- en verwarmwaterkoeler van de airconditioning is een waterkoeler die koud water en warm water kan leveren om aan de koel- en verwarmingsbehoeften van het airconditioningssysteem te voldoen.Het heeft twee functies en is geschikt voor verschillende gebouwen en plaatsen.
Productkenmerken:
Een luchtgekoelde rolkoeler is een koeler die gebruikmaakt van luchtgekoelde condensator- en rolcompressortechnologie.
1. Hoge efficiëntie en energiebesparing:De door luchtgekoelde rolkoeler maakt gebruik van een efficiënte rolcompressor om een hoge energie-efficiëntie te bieden en een energiebesparende werking te bereiken.Ze hebben meestal een lager stroomverbruik en een betere koeling, waardoor het energieverbruik en de exploitatiekosten worden verlaagd.
2Compact ontwerp:Dit type koelinstallatie heeft meestal een compacte constructie en neemt relatief weinig ruimte in, waardoor het geschikt is voor plaatsen met beperkte installatieruimte.Door hun compactheid zijn ze flexibeler en handiger voor commerciële en industriële toepassingen.
3- Snel afkoelen:De door luchtgekoelde condensator kan snel warmte afvoeren via ventilatoren en koelpunten, waardoor een snel en effectief koeleffect ontstaat.Dit zorgt ervoor dat de luchtgekoelde roll chiller goed presteren in scenario's waar snelle koeling nodig is, zoals in omgevingen met hoge temperaturen of toepassingen die snelle koeling vereisen.
4Eenvoudige installatie:De installatie van luchtgekoelde rollchillers is relatief eenvoudig, aangezien er geen aansluiting op een externe waterbron of koeltoren vereist is.Dit vermindert de complexiteit van de pijpleiding en de configuratie van het waterstelsel tijdens de installatie, waardoor tijd en arbeidskosten worden bespaard.
5Automatische besturing:Veel luchtgekoelde rolkoelmachines zijn uitgerust met geavanceerde geautomatiseerde besturingssystemen, die een nauwkeurige temperatuurregeling en een intelligente werking kunnen bereiken.Deze besturingssystemen hebben gewoonlijk toezicht- en regelingsfuncties om een stabiele werking en optimale prestaties van de apparatuur te garanderen..
6Grote aanpasbaarheid:Luchtgekoelde rollchillers zijn geschikt voor verschillende toepassingsscenario's voor koeling en airconditioning, waaronder commerciële gebouwen, kantoren, hotels, medische voorzieningen, industriële installaties,enz.Deze kunnen voldoen aan koelbehoeften van verschillende groottes en behoeften en hebben een goede aanpassingsvermogen en flexibiliteit.
Werkingsbeginsel:
Wat het specifieke werkingsprincipe van koel- en verwarmingskoelers van het type airconditioning betreft, moet worden overwogen hoe deze in koel- en verwarmingsmodus werken.Het algemene werkingsprincipe van koel- en verwarmingskoelmachines met airconditioning is als volgt uiteengezet::
Werkingsbeginsel in koelstand:
1- Compressorwerking:De compressor is het kerncomponent van de koeler. Het zuigt het koelmiddel (meestal koelmiddel R410A, enz.) op en comprimeert het vervolgens tot hoogdruk- en hoogtemperatuurgas.
2. Warmteafvoer in de condensator:Het koelmiddel onder hoge druk en hoge temperatuur gaat door de condensator en wisselt warmte uit met de lucht of het water in de buitenomgeving.het koelmiddel koelt af en condenseert tot een vloeistof onder hoge druk.
3. Beheersing van de expansie klep:De hoge druk vloeistof gaat door de uitbreidingsklep, en de druk daalt snel, het invoeren van een lage druk toestand.Deze plotselinge drukdaling zorgt ervoor dat de temperatuur van het koelmiddel sterk daalt.
4. Warmte-absorptie van de verdamper:Het koelmiddel onder lage druk komt in de verdamper (verdampingscondensator) en wisselt warmte uit met de lucht of het water.het koelmiddel absorbeert warmte en verdampt tot laagdrukdamp.
5. Koud water:De damp onder lage druk gaat verder door de separator om het resterende vloeibare koelmiddel te scheiden, en de stoom wordt in de compressorcyclus gezuigt om het koelingsproces opnieuw uit te voeren.Tegelijkertijd, wordt de koelwatercyclus door warmtewisseling in de verdamper via de pijpleiding naar het airconditioning systeem vervoerd om koude water te leveren.
Werkingsbeginsel in verwarmingsmodus:
In de verwarmingsmodus realiseert de koel- en warmtypekoeler van de airconditioning de verwarmingsfunctie door middel van omgekeerde circulatie.
1- Compressorwerking:Net als in de koelmodus zuigt de compressor de werkvloeistof (meestal koelmiddel) op en comprimeert deze in hoogdruk- en hoogtemperatuurgas.
2. Warmteafvoer in de condensator:Het koelmiddel onder hoge druk en hoge temperatuur wisselt via de condensator warmte uit met de buitenomgeving en geeft warmte aan de buitenomgeving af.
3. Beheersing van de expansie klep:De hoge druk vloeistof gaat door de expansie klep, de druk wordt verlaagd, en het komt in een lage druk staat, waardoor de temperatuur van het koelmiddel daalt.
4. Warmte-absorptie van de verdamper:Het koelmiddel onder lage druk komt de verdamper binnen, absorbeert warmte tijdens het verdampingsproces en absorbeert warmte uit de buitenomgeving.
5Warmwatervoorziening:De damp wordt via een separator gescheiden in vloeibare koelmiddelen, en de stoom wordt in de compressor gezogen om te circuleren.warmte-energie wordt overgedragen aan het watercirculatiesysteem om warm water te voorzien voor verwarming.
De koel- en verwarmingssystemen van het type airconditioning realiseren de levering van koud water en warm water door middel van het circulatieproces in koel- en verwarmingsmodus.Deze dubbele functie stelt het in staat zich aan te passen aan de behoefte aan airconditioning in verschillende seizoenen en omgevingsomstandigheden.
| 1 Compressor | 5 Verdamper | 9 Temperatuursensor | 13 Bypassklep |
| 2 Condensator | 6 Balkklep | 10 Watertank | 14 Lage spanningsregelaar |
| 3 Filterdroger | 7 Antifrieschakelaar | 11 Waterpompdrukmeter | 15 Hoogspanningsregelaar |
| 4 Uitbreidingsklep | 8 Schuifknop | 12 Waterpomp |
16 Drukverlagend klep |
Technische parameters:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Koelcapaciteit | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/uur | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Temperatuurbereik | 5°C-35°C ((onder 0°C kan worden aangepast) | |||||||||
| Stroomvoorziening | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Totaal vermogen | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressor | Type | Hermetische rol of zuiger | ||||||||
| Kracht | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Circulatiepomp | Kracht | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Kop | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| koelmiddel | Type | R22/R407c/R134a/R410a | ||||||||
| Controlemethode | Temperatuurgevoelige externe druk gelijkstellende uitbreidingsklep | |||||||||
| vulvolume | Kilo's | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Verdamper | Stroom | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| watercapaciteit | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diameter | Inch | Een halve inch. | 3/4 inch. | 1 " | 1-1/2" | 1-1/2" | ||||
| Condensatoren | Type | Efficiënte messing sets gegolfde aluminium vinnen | ||||||||
| Ventilator | Type | Axiële stroom | ||||||||
| luchtvolume | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Beschermingsinrichting | Hoog- en laagdrukschakelaar, vriesbescherming, fusibel aansluit-/veiligheidsventiel, overbelastingbescherming, spoeloververwarmingsschakelaar, automatische temperatuurbeschermingsschakelaar, enz. | |||||||||
| Maatwerkgrootte | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Gewicht per eenheid | Kilo's | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Koelcapaciteit | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/uur | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Temperatuurbereik | 5°C-35°C ((onder 0°C kan worden aangepast) | |||||||||
| Stroomvoorziening | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Totaal vermogen | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressor | Type | Hermetische rol of zuiger | ||||||||
| Kracht | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Circulatiepomp | Kracht | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Kop | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| koelmiddel | Type | R22/R407c/R134a/R410a | ||||||||
| Controlemethode | Temperatuurgevoelige externe druk gelijkstellende uitbreidingsklep | |||||||||
| vulvolume | Kilo's | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Verdamper | Stroom | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| watercapaciteit | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diameter | Inch | 1.5" | 2 " | 2.5" | 3 cm | |||||
| Condensatoren | Type | Efficiënte messing sets gegolfde aluminium vinnen | ||||||||
| Ventilator | Type | Axiële stroom | ||||||||
| luchtvolume | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Beschermingsinrichting | Hoog- en laagdrukschakelaar, vriesbescherming, fusibel aansluit-/veiligheidsventiel, overbelastingbescherming, spoeloververwarmingsschakelaar, automatische temperatuurbeschermingsschakelaar, enz. | |||||||||
| Maatwerkgrootte | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Gewicht per eenheid | Kilo's | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Toepassingssector:
Kleine luchtgekoelde koelmachines zijn geschikt voor vele verschillende industrieën en toepassingen, waaronder maar niet beperkt tot:
1. Elektronische industrie:Kleine luchtgekoelde koelmachines kunnen koeling bieden voor hightechproducten zoals halfgeleiders, optica en elektronische componenten om de normale werking van de apparatuur te garanderen.
2- Farmaceutische industrie:kleine luchtgekoelde koelers kunnen een stabiel koeleffect bieden voor de schakel in het farmaceutisch productieproces die temperatuurcontrole vereist, waardoor de kwaliteit en veiligheid van farmaceutische producten worden gewaarborgd.
3Voedingsmiddelenindustrie:Kleine luchtgekoelde koelmachines kunnen koeling bieden voor de verbindingen die tijdens de voedselverwerking, -opslag en -vervoer temperatuurcontrole vereisen om de kwaliteit en veiligheid van voedsel te waarborgen.
4.Plasticindustrie:kleine luchtgekoelde koelmachines kunnen koeling bieden voor de temperatuurgecontroleerde verbindingen bij kunststofinspuiting, blaasgiet, extrusiegiet, enz.;om de kwaliteit van het product en de productie-efficiëntie te waarborgen.
5Chemische industrie:kleine luchtgekoelde koelers kunnen koeling bieden voor de verbindingen die in het chemische productieproces temperatuurcontrole nodig hebben om de kwaliteit en veiligheid van chemische producten te waarborgen.
In het algemeen zijn kleine luchtgekoelde koelmachines geschikt voor verschillende gelegenheden die koeling vereisen en bieden ze efficiënte, stabiele en betrouwbare koeloplossingen voor verschillende industrieën.
Vervaardiging van auto's Chemische techniek Elektronische industrie Elektrotechnische industrie
Injectievormindustrie Farmaceutische industrie Plasticverpakkingsindustrie Drukindustrie
Upport en diensten:
Technische ondersteuning en onderhoud van koelmachines omvat:
1. 24/7 klantenservice
2Installatie en onderhoud van afstandsbediening
3. Diagnostiek en probleemoplossing op afstand
4Telefoon/e-mail Advies en begeleiding
5. Gebruikersvriendelijke documentatie en handleidingen
6. Software-updates en -upgrades
7. Kostprijs van reserveonderdelen en verbruiksartikelen
Verpakking en verzending:
De chillers worden verpakt en verzonden in standaard tegenlaaghout houten dozen.En plak het verzendmerk informatie label op de houten doos om de juiste levering te garanderen.
Hoe absorbeert de verdamper van een luchtgekoelde rolkoeler warmte door contact met water of lucht?
Het proces van de verdamper van een luchtgekoelde rollchiller die warmte absorbeert door contact met water of lucht, kan op de volgende twee manieren worden uitgevoerd:
1.Waterkoelingsmethode:
Bij waterkoeling bevat het binnenste van de verdamper meestal een reeks buizen of vinnen die warmte absorberen door het circuleren van koud water.Water wordt via een circulatiepomp van het koelwatersysteem naar de leidingen in de verdamper vervoerdHet koelmiddel stroomt door de buitenkant van de buizen naar binnen van de verdamper, terwijl koud water door de binnenkant van de buizen stroomt.Vanwege de lage temperatuur en de lage druk van het koelmiddel, zal het warmte van het buitenoppervlak van de koude waterpijp absorberen, de temperatuur van het koude water verlagen en de warmte wegnemen.terwijl het koelmiddel de cyclus van verdamping en warmte-absorptie voortzet.
2.Methode voor luchtkoeling:
In de luchtkoelmodus wordt het buisoppervlak in de verdamper blootgesteld aan de buitenlucht.Door contact met de buitenluchtHet koelmiddel absorbeert warmte van het pijpleidingoppervlak, waardoor het pijpleidingoppervlak afkoelt en de warmte wegneemt.
Of het nu gaat om waterkoeling of luchtkoeling, de verdamper maakt gebruik van het vermogen van het koelmiddel om warmte te absorberen tijdens het verdampingsproces.het absorbeert warmte uit het water of de lucht om een koeleffect te bereikenDe specifieke gebruikte methode hangt af van de behoeften van de toepassing en de eisen van het ontwerp.
