JLSF-75HP PLC 480V luchtgekoelde waterkoeler Denemarken Danfoss Scroll Compressor
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | JIALIS |
| Certificering: | CE/ISO9001 |
| Modelnummer: | JLSF-75HP |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Discuss |
| Verpakking Details: | Multiplex houten kist |
| Levertijd: | 15 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100 eenheden per maand |
|
Gedetailleerde informatie |
|||
| Naam van het product: | Lucht Gekoelde Waterharder | Controlesysteem: | PLC/microcomputer/ 7-inch touchscreen |
|---|---|---|---|
| de temperatuur van het afzetwater: | 5-35℃ | Type compressor: | Denemarken Danfoss rolcompressor |
| Verdamper: | Shell en buis | Condensator: | Finned |
| Condensatorventilators: | As/Centrifuge | Geluidsniveau: | ≤75dB (A) |
| Spanning: | 220V/380V/415V/440V/480V | Frequentie: | 50 Hz/60 Hz |
| koelmiddel: | R410A | Beschermingssysteem: | Hoog - lage Druk, Waterstroom, Overbelasting, enz. |
| Pomp: | verticale meertrappige pomp | Garantie: | 12 maanden |
| Markeren: | 480 V luchtgekoelde waterkoeler,PLC-luchtgekoelde waterkoeler |
||
Productomschrijving

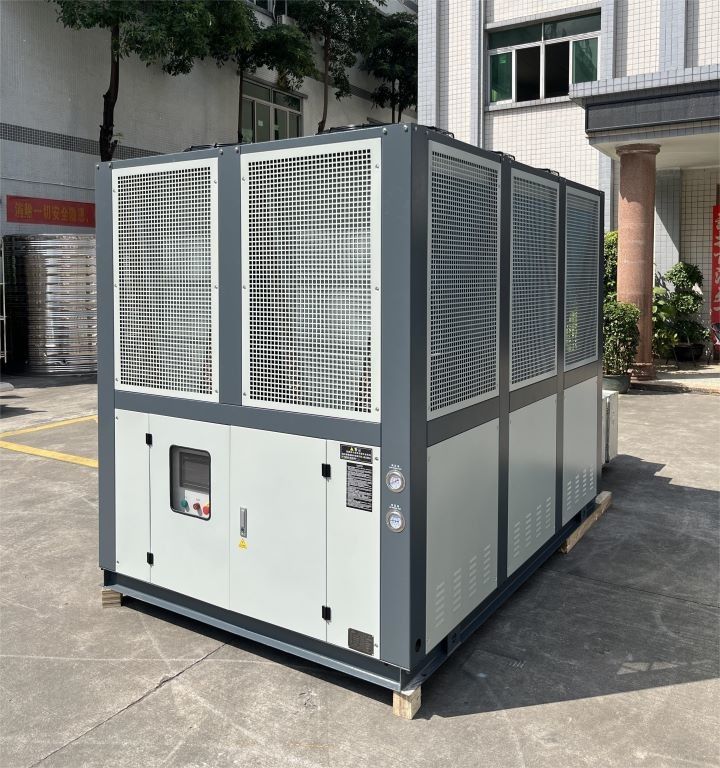

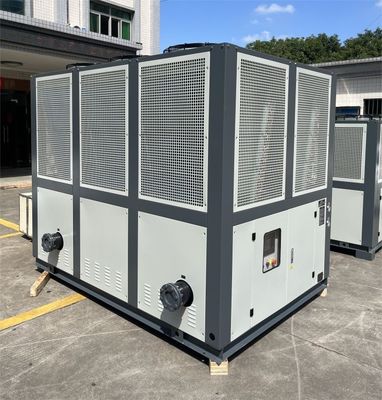

JLSF-75HP luchtgekoelde waterkoeler met Danfoss Scroll Compressor
Productbeschrijving:
Een luchtgekoelde rollchiller is een apparaat dat wordt gebruikt in koelsystemen en airconditioningsystemen die gebruikmaken van luchtgekoelde condensator- en rollcompressortechnologie.
De luchtgekoelde rolkoelmachines maken gebruik van een luchtgekoelde condensator om warmte af te koelen.Het koelt en omzet hoogtemperatuur- en hoogdrukkoelmiddelgas in hoogdrukvloeistofTraditionele koelmachines gebruiken meestal een watergekoelde condensator om de warmte af te koelen en moeten worden aangesloten op een koeltoren of een andere waterbron voor koeling.De luchtgekoelde roll chiller gebruikt een ventilator om te blazen over de vinnen op het condensatoroppervlak om de warmte weg te nemen en hitteafvoer te bereiken.
De luchtgekoelde rolkoelmachines hebben verschillende voordelen ten opzichte van traditionele watergekoelde koelmachines: ten eerste hoeven ze niet aan een externe waterbron te worden aangesloten, waardoor de installatie gemakkelijker is.Ten tweede:, omdat er geen extra apparatuur is, zoals waterpompen en koeltorens, is het systeem eenvoudiger en neemt het minder ruimte in beslag.luchtgekoelde rollchillers hebben meestal een hoge energie-efficiëntie en kunnen een stabiel koeleffect bieden.
Productkenmerken:
Een luchtgekoelde rolkoeler is een speciaal type koeler met de volgende kenmerken:
1Efficiënte koelcapaciteit:De luchtgekoelde rollenkoeler maakt gebruik van een rollencompressor en heeft een efficiënte koelcapaciteit.
2. Onafhankelijk koelsysteem:De luchtgekoelde rolkoeler gebruikt een onafhankelijk luchtkoelsysteem om warmte via ventilatoren naar de omgeving te verspreiden.het vereist geen extra koelwaterbronnen of koeltorens, waardoor het handiger en ruimtebesparend is.
3Automatische bediening en aanpassing:Luchtgekoelde rolkoelers zijn meestal uitgerust met geavanceerde automatische regelsystemen die de bedrijfsstatus van het koelsysteem kunnen controleren en aanpassen.Het kan automatisch starten en stoppen volgens de werkelijke behoeften, en een precieze temperatuurregeling uit te voeren volgens het ingestelde temperatuurbereik.
4Energiebesparing en milieubescherming:Door het gebruik van een onafhankelijk luchtkoelsysteem hebben luchtgekoelde rolkoelers een lager energieverbruik dan watergekoelde koelers.Het vereist geen waterpomp werking en watercirculatieHet gebruik van water en energie wordt verminderd en het gebruik van water wordt verminderd, terwijl het gebruik van chemische stoffen en waterbehandelingen wordt verminderd en het milieuvriendelijker wordt omdat er geen koeltoren nodig is.
5Flexible installatie en mobiliteit:Luchtgekoelde rolkoelmachines hebben meestal een compact ontwerp en een wiellaag voor een gemakkelijke installatie en verplaatsing.Ze kunnen flexibel worden geplaatst en aangepast als nodig en zijn geschikt voor een verscheidenheid aan locaties en toepassingen, met inbegrip van industriële productie, commerciële gebouwen en tijdelijke koeling van evenementen.
Werkingsbeginsel:
Het werkingsprincipe van de luchtgekoelde rolkoeler kan in twee hoofdonderdelen worden onderverdeeld: koelcyclus en warmteafvoercyclus.
Deel van de koelcyclus:
1Compressie:De kern van de koelcyclus is de rolcompressor.en verhoogt vervolgens zijn druk en temperatuur door rotatie en compressie.
2Condensatie:Het gecomprimeerde koelmiddelgas met hoge temperatuur en hoge druk komt in de luchtgekoelde condensator.waardoor het koelmiddelgas warmte afvoert en afkoeltWanneer het koelmiddelgas wordt afgekoeld, wordt het een hoogdrukvloeistof.
3Uitbreiding:Het vloeibare koelmiddel onder hoge druk komt via de expansie klep (drossel) in de verdamper binnen.waardoor het zich snel uitbreidt, waardoor de temperatuur en druk worden verlaagd.
Deel van de warmteafvoercyclus:
1Verdamping:Het uitgebreide koelmiddel bij lage temperatuur en lage druk komt de verdamper binnen.het absorbeert warmte en koelt het water of de lucht.
2. Koud water:Het in de verdamper gekoelde water wordt naar de apparatuur of het systeem gestuurd dat gekoeld moet worden om warmte op te nemen en de temperatuur te verlagen.
3. Koelcyclus:Het koude water wordt teruggevoerd naar de apparatuur of het systeem om gekoeld te worden door de circulatiepomp en wordt in een gesloten kringloop gedraaid voor koeling.
Tijdens het gehele proces voltooit het koelmiddel de cyclus van compressie, condensatie, expansie en verdamping onder werking van de compressor, waarbij warmte wordt opgenomen en vrijgegeven,waarbij het koeleffect van koud water wordt bereiktDe luchtgekoelde condensator verwijdert de warmte via een ventilator om ervoor te zorgen dat het koelmiddel tijdens de cyclus kan blijven afkoelen en circuleren.
| 1 Compressor | 5 Verdamper | 9 Temperatuursensor | 13 Bypassklep |
| 2 Condensator | 6 Balkklep | 10 Watertank | 14 Lage spanningsregelaar |
| 3 Filterdroger | 7 Antifrieschakelaar | 11 Waterpompdrukmeter | 15 Hoogspanningsregelaar |
| 4 Uitbreidingsklep | 8 Schuifknop | 12 Waterpomp |
16 Drukverlagend klep |
Technische parameters:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Koelcapaciteit | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/uur | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Temperatuurbereik | 5°C-35°C ((onder 0°C kan worden aangepast) | |||||||||
| Stroomvoorziening | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Totaal vermogen | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressor | Type | Hermetische rol of zuiger | ||||||||
| Kracht | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Circulatiepomp | Kracht | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Kop | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| koelmiddel | Type | R22/R407c/R134a/R410a | ||||||||
| Controlemethode | Temperatuurgevoelige externe druk gelijkstellende uitbreidingsklep | |||||||||
| vulvolume | Kilo's | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Verdamper | Stroom | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| watercapaciteit | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diameter | Inch | Een halve inch. | 3/4 inch. | 1 " | 1-1/2" | 1-1/2" | ||||
| Condensatoren | Type | Efficiënte messing sets gegolfde aluminium vin | ||||||||
| Ventilator | Type | Axiële stroom | ||||||||
| luchtvolume | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Beschermingsinrichting | Hoog- en laagdrukschakelaar, vriesbescherming, fusibel aansluit-/veiligheidsventiel, overbelastingbescherming, spoeloververwarmingsschakelaar, automatische temperatuurbeschermingsschakelaar, enz. | |||||||||
| Maatwerkgrootte | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Gewicht per eenheid | Kilo's | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Koelcapaciteit | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/uur | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Temperatuurbereik | 5°C-35°C ((onder 0°C kan worden aangepast) | |||||||||
| Stroomvoorziening | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Totaal vermogen | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressor | Type | Hermetische rol of zuiger | ||||||||
| Kracht | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Circulatiepomp | Kracht | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Kop | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| koelmiddel | Type | R22/R407c/R134a/R410a | ||||||||
| Controlemethode | Temperatuurgevoelige externe druk gelijkstellende uitbreidingsklep | |||||||||
| vulvolume | Kilo's | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Verdamper | Stroom | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| watercapaciteit | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diameter | Inch | 1.5" | 2 " | 2.5" | 3 cm | |||||
| Condensatoren | Type | Efficiënte messing sets gegolfde aluminium vin | ||||||||
| Ventilator | Type | Axiële stroom | ||||||||
| luchtvolume | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Beschermingsinrichting | Hoog- en laagdrukschakelaar, vriesbescherming, fusibel aansluit-/veiligheidsventiel, overbelastingbescherming, spoeloververwarmingsschakelaar, automatische temperatuurbeschermingsschakelaar, enz. | |||||||||
| Maatwerkgrootte | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Gewicht per eenheid | Kilo's | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Toepassingssector:
Kleine luchtgekoelde koelmachines zijn geschikt voor vele verschillende industrieën en toepassingen, waaronder maar niet beperkt tot:
1. Elektronische industrie:Kleine luchtgekoelde koelmiddelen kunnen koeling bieden voor hightechproducten zoals halfgeleiders, optica en elektronische componenten om de normale werking van de apparatuur te waarborgen.
2- Farmaceutische industrie:kleine luchtgekoelde koelers kunnen een stabiel koeleffect bieden voor de schakel in het farmaceutisch productieproces die temperatuurcontrole vereist, waardoor de kwaliteit en veiligheid van farmaceutische producten worden gewaarborgd.
3Voedingsmiddelenindustrie:Kleine luchtgekoelde koelmachines kunnen koeling bieden voor de verbindingen die tijdens de voedselverwerking, -opslag en -vervoer temperatuurcontrole vereisen om de kwaliteit en veiligheid van voedsel te waarborgen.
4.Plasticindustrie:kleine luchtgekoelde koelmachines kunnen koeling bieden voor de temperatuurgecontroleerde verbindingen bij kunststofinspuiting, blaasgiet, extrusiegiet, enz.;om de kwaliteit van het product en de productie-efficiëntie te waarborgen.
5Chemische industrie:kleine luchtgekoelde koelmachines kunnen koeling bieden voor de verbindingen die in het chemische productieproces temperatuurcontrole nodig hebben om de kwaliteit en veiligheid van chemische producten te waarborgen.
In het algemeen zijn kleine luchtgekoelde koelmachines geschikt voor verschillende gelegenheden die koeling vereisen en bieden ze efficiënte, stabiele en betrouwbare koeloplossingen voor verschillende industrieën.
Vervaardiging van auto's Chemische techniek Elektronische industrie Elektrotechnische industrie
Injectievormindustrie Farmaceutische industrie Plasticverpakkingsindustrie Drukindustrie
Upport en diensten:
Technische ondersteuning en onderhoud van koelmachines omvat:
1. 24/7 klantenservice
2Installatie en onderhoud van afstandsbediening
3. Diagnostiek en probleemoplossing op afstand
4Telefoon/e-mail Advies en begeleiding
5. Gebruikersvriendelijke documentatie en handleidingen
6. Software-updates en -upgrades
7. Kostprijs van reserveonderdelen en verbruiksartikelen
Verpakking en verzending:
De chillers worden verpakt en verzonden in standaard tegenlaaghout houten dozen.En plak het verzendmerk informatie label op de houten doos om de juiste levering te garanderen.
Voorzorgsmaatregelen voor het gebruik van een koeler?
Bij het gebruik van een waterkoeler dient u op de volgende punten te letten:
1Veilig gebruik:De gebruiksaanwijzing en de veiligheidsvoorschriften van de koeler kennen en volgen.Zorg ervoor dat de gebruikers over de nodige opleiding en vaardigheden beschikken en de operationele beginselen en veiligheidsmaatregelen van de apparatuur begrijpen.
2Elektrische veiligheid:Er moet voor worden gezorgd dat de elektrische verbindingen van de koeler voldoen aan de elektrische normen en voorschriften.Vermijd overbelasting van stroomstations en zorg ervoor dat stroomleidingen betrouwbaar zijn en regelmatig worden gecontroleerd.
3. Waterkwaliteitsbeheer:Als de koelinstallatie een waterkoelsysteem gebruikt, moet u aandacht besteden aan het beheer en onderhoud van de waterkwaliteit.Controleer regelmatig de waterkwaliteit en maak de filters in uw koelsysteem schoon of vervang ze om een ophoping van schubben en vuil te voorkomen.
4Temperatuurregeling:Zorg ervoor dat het ingestelde temperatuurbereik aan de toepassingsvereisten voldoet en pas de temperatuurregeling onmiddellijk aan aan de behoeften.
5Onderhoud:Reguliere onderhoudswerkzaamheden aan de koeler, waaronder het reinigen van de condensator, het controleren van de nauwkeurigheid van de druk- en temperatuursensor en het smeren van bewegende onderdelen.Volg de onderhoudsrichtlijnen en het door de fabrikant verstrekte onderhoudsschema.
6Probleemoplossing:Als de koelinstallatie uitvalt of afwijkt, moet u eerst controleren of de stroomvoorziening en de elektrische verbindingen normaal zijn.u moet contact opnemen met professioneel onderhoudspersoneel voor het oplossen en repareren van storingen, en vermijd zelf te repareren of te bedienen.
7Milieueisen:Bij de installatie van de koelinstallatie moet de omgeving goed geventileerd zijn en moet de koelventilator of de luchtinlaat en -uitlaat niet worden geblokkeerd.Gebruik de koeler niet in een omgeving met schadelijke gassen of corrosieve stoffen.
8Temperatuurveranderingen:De temperatuur kan veranderen wanneer de chiller wordt gestart of gestopt.maar in plaats daarvan geleidelijk verminderen van de belasting en laat het systeem afkoelen voor een periode van tijd.
9Reiniging en bescherming:Reinig de behuizing en de interne delen van de koeler regelmatig om ervoor te zorgen dat de radiator en de ventilator vrij zijn van stof en verstoptheid.Gebruik passende beschermingsmaatregelen om de koeler te beschermen tegen ruwe omgevingsomstandigheden.
10. Recycling en verwijdering:Afvalkoelmiddelen en ander afval van koelmachines moeten op de juiste wijze worden verwijderd overeenkomstig de lokale milieuvoorschriften.
Deze gebruiksvoorzorgsmaatregelen kunnen bijdragen tot de veilige werking en prestaties van uw koeler en tegelijkertijd de levensduur van de apparatuur verlengen.Het is belangrijk om de gebruiksrichtlijnen en aanbevelingen van de fabrikant te volgen en de juiste bediening en onderhoud uit te voeren op basis van de werkelijke omstandigheden..
