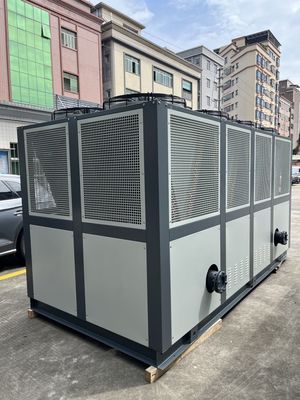

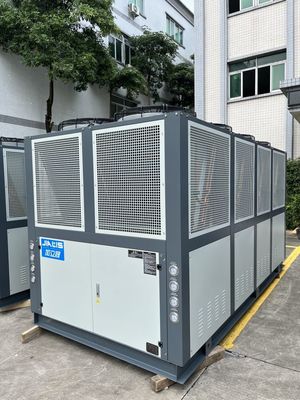

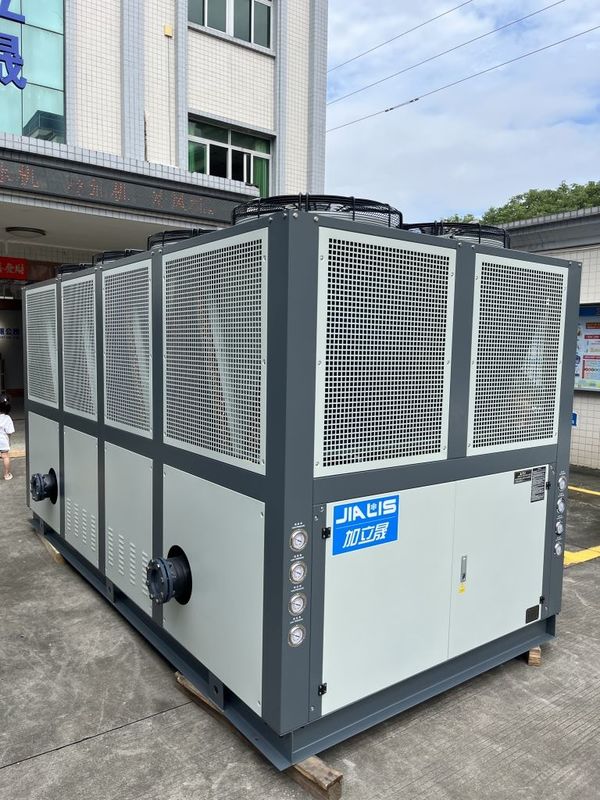

JLSF-100HP luchtgekoelde waterkoeler Denemarken Danfoss Scroll Compressor R410A
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | JIALIS |
| Certificering: | CE/ISO9001 |
| Modelnummer: | JLSF-100HP |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Discuss |
| Verpakking Details: | Multiplex houten kist |
| Levertijd: | 15 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100 eenheden per maand |
|
Gedetailleerde informatie |
|||
| Naam van het product: | Lucht Gekoelde Waterharder | Controlesysteem: | PLC/microcomputer |
|---|---|---|---|
| de temperatuur van het afzetwater: | 5-35℃ | Type compressor: | Denemarken Danfoss rolcompressor |
| Verdamper: | Shell en buis | Condensator: | Finned |
| Condensatorventilators: | As/Centrifuge | Geluidsniveau: | ≤75dB (A) |
| Spanning: | 220V/380V/415V/440V/480V | Frequentie: | 50 Hz/60 Hz |
| koelmiddel: | R410A | Beschermingssysteem: | Hoog - lage Druk, Waterstroom, Overbelasting, enz. |
| Pomp: | verticale meertrappige pomp | Garantie: | 12 maanden |
| Markeren: | Scrollcompressor luchtgekoelde waterkoeler,R410A Luchtgekoelde waterkoeler |
||
Productomschrijving
JLSF-100HP luchtgekoelde waterkoeler met Danfoss Scroll Compressor
Productbeschrijving:
Een luchtgekoelde rollchiller is een apparaat dat wordt gebruikt in koelsystemen en airconditioningsystemen die gebruikmaken van luchtgekoelde condensator- en rollcompressortechnologie.
De luchtgekoelde rolkoelmachines maken gebruik van een luchtgekoelde condensator om warmte af te koelen.Het koelt en omzet hoogtemperatuur- en hoogdrukkoelmiddelgas in hoogdrukvloeistofTraditionele koelmachines gebruiken meestal een watergekoelde condensator om de warmte af te koelen en moeten worden aangesloten op een koeltoren of een andere waterbron voor koeling.De luchtgekoelde roll chiller gebruikt een ventilator om te blazen over de vinnen op het condensatoroppervlak om de warmte weg te nemen en hitteafvoer te bereiken.
De luchtgekoelde rolkoelmachines hebben verschillende voordelen ten opzichte van traditionele watergekoelde koelmachines: ten eerste hoeven ze niet aan een externe waterbron te worden aangesloten, waardoor de installatie gemakkelijker is.Ten tweede:, omdat er geen extra apparatuur is, zoals waterpompen en koeltorens, is het systeem eenvoudiger en neemt het minder ruimte in beslag.luchtgekoelde rollchillers hebben meestal een hoge energie-efficiëntie en kunnen een stabiel koeleffect bieden.
Productkenmerken:
Een luchtgekoelde rolkoeler is een koeler die gebruikmaakt van luchtgekoelde condensator- en rolcompressortechnologie.
1. Hoge efficiëntie en energiebesparing:De door luchtgekoelde rolkoeler maakt gebruik van een efficiënte rolcompressor om een hoge energie-efficiëntie te garanderen en een energiebesparende werking te bereiken.Ze hebben meestal een lager stroomverbruik en een betere koeling, waardoor het energieverbruik en de exploitatiekosten worden verlaagd.
2Compact ontwerp:Dit type koelinstallatie heeft meestal een compacte constructie en neemt relatief weinig ruimte in beslag, waardoor het geschikt is voor plaatsen met beperkte installatieruimte.Door hun compactheid zijn ze flexibeler en handiger voor commerciële en industriële toepassingen.
3- Snel afkoelen:De door luchtgekoelde condensator kan snel warmte afvoeren via ventilatoren en koelpunten, waardoor een snel en effectief koeleffect ontstaat.Dit zorgt ervoor dat de luchtgekoelde roll chiller goed presteren in scenario's waar snelle koeling nodig is, zoals in omgevingen met hoge temperaturen of toepassingen die snelle koeling vereisen.
4Eenvoudige installatie:De installatie van luchtgekoelde rollchillers is relatief eenvoudig, aangezien er geen aansluiting op een externe waterbron of koeltoren vereist is.Dit vermindert de complexiteit van de pijpleiding en de configuratie van het waterstelsel tijdens de installatie, waardoor tijd en arbeidskosten worden bespaard.
5Automatische besturing:Veel luchtgekoelde rolkoelmachines zijn uitgerust met geavanceerde geautomatiseerde besturingssystemen, die een nauwkeurige temperatuurregeling en een intelligente werking kunnen bereiken.Deze besturingssystemen hebben gewoonlijk controle- en regelingsfuncties om een stabiele werking en optimale prestaties van de apparatuur te garanderen..
6Grote aanpasbaarheid:Luchtgekoelde rollchillers zijn geschikt voor verschillende toepassingsscenario's voor koeling en airconditioning, waaronder commerciële gebouwen, kantoren, hotels, medische voorzieningen, industriële installaties,enz.Deze kunnen voldoen aan koelbehoeften van verschillende groottes en behoeften, en hebben een goede aanpassingsvermogen en flexibiliteit.
Werkingsbeginsel:
Het werkingsprincipe van de luchtgekoelde rolkoeler kan in twee hoofdonderdelen worden onderverdeeld: koelcyclus en warmteafvoercyclus.
Deel van de koelcyclus:
1Compressie:De kern van de koelcyclus is de rolcompressor.en verhoogt vervolgens zijn druk en temperatuur door rotatie en compressie.
2Condensatie:Het gecomprimeerde koelmiddelgas met hoge temperatuur en hoge druk komt in de luchtgekoelde condensator.waardoor het koelmiddelgas warmte afvoert en afkoeltWanneer het koelmiddelgas wordt afgekoeld, wordt het een hoogdrukvloeistof.
3Uitbreiding:Het vloeibare koelmiddel onder hoge druk komt via de expansie klep (drossel) in de verdamper binnen.waardoor het zich snel uitbreidt, waardoor de temperatuur en druk worden verlaagd.
Deel van de warmteafvoercyclus:
1Verdamping:Het uitgebreide koelmiddel bij lage temperatuur en lage druk komt de verdamper binnen.het absorbeert warmte en koelt het water of de lucht.
2. Koud water:Het in de verdamper gekoelde water wordt naar de apparatuur of het systeem gestuurd dat gekoeld moet worden om warmte op te nemen en de temperatuur te verlagen.
3. Koelcyclus:Het koude water wordt teruggevoerd naar de apparatuur of het systeem om gekoeld te worden door de circulatiepomp en wordt in een gesloten kringloop gedraaid voor koeling.
Tijdens het gehele proces voltooit het koelmiddel de cyclus van compressie, condensatie, expansie en verdamping onder werking van de compressor, waarbij warmte wordt opgenomen en vrijgegeven,waarbij het koeleffect van koud water wordt bereiktDe luchtgekoelde condensator verwijdert de warmte via een ventilator om ervoor te zorgen dat het koelmiddel tijdens de cyclus kan blijven afkoelen en circuleren.
| 1 Compressor | 5 Verdamper | 9 Temperatuursensor | 13 Bypassklep |
| 2 Condensator | 6 Balkklep | 10 Watertank | 14 Lage spanningsregelaar |
| 3 Filterdroger | 7 Antifrieschakelaar | 11 Waterpompdrukmeter | 15 Hoogspanningsregelaar |
| 4 Uitbreidingsklep | 8 Schuifknop | 12 Waterpomp |
16 Drukverlagend klep |
Technische parameters:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Koelcapaciteit | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/uur | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Temperatuurbereik | 5°C-35°C ((onder 0°C kan worden aangepast) | |||||||||
| Stroomvoorziening | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Totaal vermogen | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressor | Type | Hermetische rol of zuiger | ||||||||
| Kracht | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Circulatiepomp | Kracht | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Kop | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| koelmiddel | Type | R22/R407c/R134a/R410a | ||||||||
| Controlemethode | Temperatuurgevoelige externe druk gelijkstellende uitbreidingsklep | |||||||||
| vulvolume | Kilo's | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Verdamper | Stroom | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| watercapaciteit | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diameter | Inch | Een halve inch. | 3/4 inch. | 1 " | 1-1/2" | 1-1/2" | ||||
| Condensatoren | Type | Efficiënte messing sets gegolfde aluminium vin | ||||||||
| Ventilator | Type | Axiële stroom | ||||||||
| luchtvolume | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Beschermingsinrichting | Hoog- en laagdrukschakelaar, vriesbescherming, fusibel aansluit-/veiligheidsventiel, overbelastingbescherming, spoeloververwarmingsschakelaar, automatische temperatuurbeschermingsschakelaar, enz. | |||||||||
| Maatwerkgrootte | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Gewicht per eenheid | Kilo's | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Koelcapaciteit | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/uur | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Temperatuurbereik | 5°C-35°C ((onder 0°C kan worden aangepast) | |||||||||
| Stroomvoorziening | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Totaal vermogen | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressor | Type | Hermetische rol of zuiger | ||||||||
| Kracht | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Circulatiepomp | Kracht | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Kop | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| koelmiddel | Type | R22/R407c/R134a/R410a | ||||||||
| Controlemethode | Temperatuurgevoelige externe druk gelijkstellende uitbreidingsklep | |||||||||
| vulvolume | Kilo's | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Verdamper | Stroom | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| watercapaciteit | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diameter | Inch | 1.5" | 2 " | 2.5" | 3 cm | |||||
| Condensatoren | Type | Efficiënte messing sets gegolfde aluminium vin | ||||||||
| Ventilator | Type | Axiële stroom | ||||||||
| luchtvolume | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Beschermingsinrichting | Hoog- en laagdrukschakelaar, vriesbescherming, fusibel aansluit-/veiligheidsventiel, overbelastingbescherming, spoeloververwarmingsschakelaar, automatische temperatuurbeschermingsschakelaar, enz. | |||||||||
| Maatwerkgrootte | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Gewicht per eenheid | Kilo's | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Toepassingssector:
Kleine luchtgekoelde koelmachines zijn geschikt voor vele verschillende industrieën en toepassingen, waaronder maar niet beperkt tot:
1. Elektronische industrie:Kleine luchtgekoelde koelmiddelen kunnen koeling bieden voor hightechproducten zoals halfgeleiders, optica en elektronische componenten om de normale werking van de apparatuur te waarborgen.
2- Farmaceutische industrie:kleine luchtgekoelde koelers kunnen een stabiel koeleffect bieden voor de schakel in het farmaceutisch productieproces die temperatuurcontrole vereist, waardoor de kwaliteit en veiligheid van farmaceutische producten worden gewaarborgd.
3Voedingsmiddelenindustrie:Kleine luchtgekoelde koelmachines kunnen koeling bieden voor de verbindingen die tijdens de voedselverwerking, -opslag en -vervoer temperatuurcontrole vereisen om de kwaliteit en veiligheid van voedsel te waarborgen.
4.Plasticindustrie:kleine luchtgekoelde koelmachines kunnen koeling bieden voor de temperatuurgecontroleerde verbindingen bij kunststofinspuiting, blaasgiet, extrusiegiet, enz.;om de kwaliteit van het product en de productie-efficiëntie te waarborgen.
5Chemische industrie:kleine luchtgekoelde koelmachines kunnen koeling bieden voor de verbindingen die in het chemische productieproces temperatuurcontrole nodig hebben om de kwaliteit en veiligheid van chemische producten te waarborgen.
In het algemeen zijn kleine luchtgekoelde koelmachines geschikt voor verschillende gelegenheden die koeling vereisen en bieden ze efficiënte, stabiele en betrouwbare koeloplossingen voor verschillende industrieën.
Vervaardiging van auto's Chemische techniek Elektronische industrie Elektrotechnische industrie
Injectievormindustrie Farmaceutische industrie Plasticverpakkingsindustrie Drukindustrie
Upport en diensten:
Technische ondersteuning en onderhoud van koelmachines omvat:
1. 24/7 klantenservice
2Installatie en onderhoud van afstandsbediening
3. Diagnostiek en probleemoplossing op afstand
4Telefoon/e-mail Advies en begeleiding
5. Gebruikersvriendelijke documentatie en handleidingen
6. Software-updates en -upgrades
7. Kostprijs van reserveonderdelen en verbruiksartikelen
Verpakking en verzending:
De chillers worden verpakt en verzonden in standaard tegenlaaghout houten dozen.En plak het verzendmerk informatie label op de houten doos om de juiste levering te garanderen.
Hoe absorbeert de verdamper van een luchtgekoelde rolkoeler warmte door contact met water of lucht?
Het proces van de verdamper van een luchtgekoelde rollchiller die warmte absorbeert door contact met water of lucht, kan op de volgende twee manieren worden uitgevoerd:
1.Waterkoelingsmethode:
Bij waterkoeling bevat het binnenste van de verdamper meestal een reeks buizen of vinnen die warmte absorberen door het circuleren van koud water.Water wordt via een circulatiepomp van het koelwatersysteem naar de leidingen in de verdamper vervoerdHet koelmiddel stroomt door de buitenkant van de buizen naar binnen van de verdamper, terwijl koud water door de binnenkant van de buizen stroomt.Vanwege de lage temperatuur en de lage druk van het koelmiddel, zal het warmte van het buitenoppervlak van de koude waterpijp absorberen, de temperatuur van het koude water verlagen en de warmte wegnemen.terwijl het koelmiddel de cyclus van verdamping en warmte-absorptie voortzet.
2.Methode voor luchtkoeling:
In de luchtkoelmodus wordt het buisoppervlak in de verdamper blootgesteld aan de buitenlucht.Door contact met de buitenluchtHet koelmiddel absorbeert warmte van het pijpleidingoppervlak, waardoor het pijpleidingoppervlak afkoelt en de warmte wegvoert.
Of het nu gaat om waterkoeling of luchtkoeling, de verdamper maakt gebruik van het vermogen van het koelmiddel om warmte te absorberen tijdens het verdampingsproces.het absorbeert warmte uit water of lucht om een koeleffect te bereikenDe specifieke gebruikte methode hangt af van de behoeften van de toepassing en de eisen van het ontwerp.
