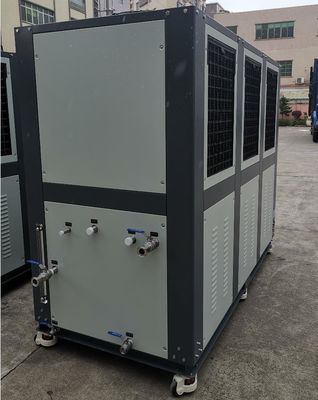

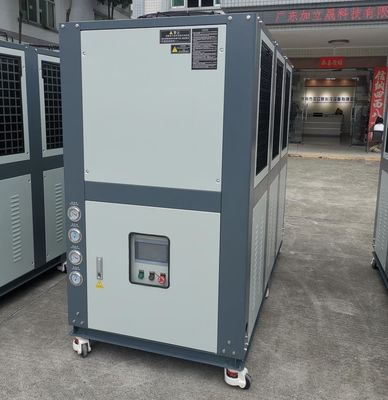

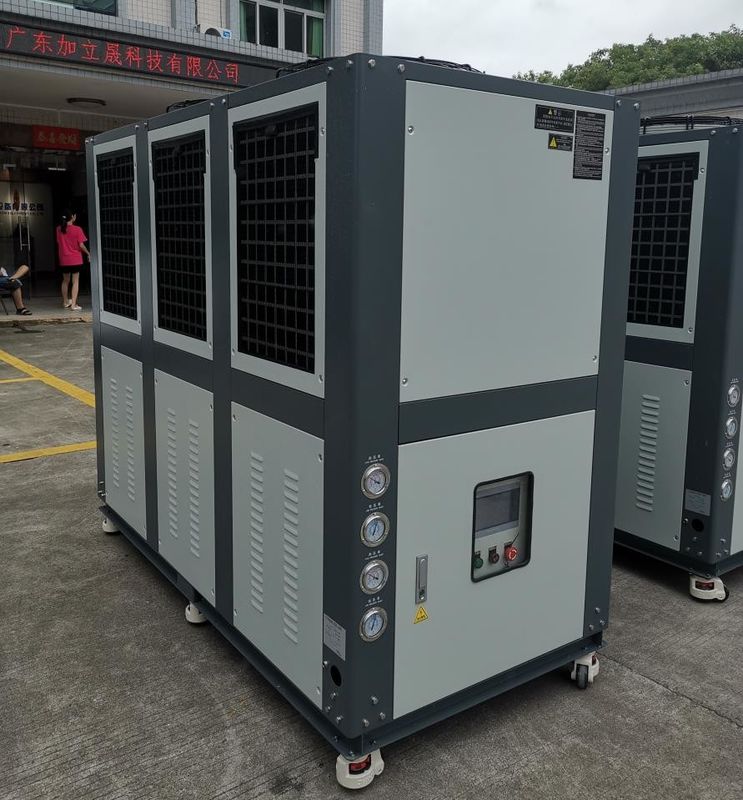

JLSF-20HP luchtgekoelde waterkoeler Frequentieconversie constante temperatuur
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | JIALIS |
| Certificering: | CE/ISO9001 |
| Modelnummer: | Jlsf-20HP |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Discuss |
| Verpakking Details: | Multiplex houten kist |
| Levertijd: | 20 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 300 eenheden per maand |
|
Gedetailleerde informatie |
|||
| Productnaam: | Lucht Gekoelde Waterharder | Hoogtepunten: | Twee koelmachines in één/onafhankelijke regeling van twee systemen |
|---|---|---|---|
| Controlesysteem: | 2 PLC/Microcomputer | de temperatuur van het afzetwater: | 5-50℃ |
| Compressortype: | Rol/Semi-Hermetic/Hermetisch | Evaporator: | De Rol van de watertank/Shell en Buis/PlaatWarmtewisselaar |
| condensator: | Finned Buis | Condensatorventilators: | As/Centrifuge |
| Geluidsniveau: | ≤75dB (A) | Spanning: | 220V/380V/415V/440V/480V |
| Frequentie: | 50Hz/60Hz | Koelmiddel: | R22/R407C/R134A/R410A/R404A |
| beschermingssysteem: | Hoog - lage Druk, Waterstroom, Overbelasting, enz. | pomp: | Centrifuge/verticaal |
| garantie: | 12 maanden | ||
| Markeren: | JLSF-20HP luchtgekoelde waterkoeler,Frequentieomrekening van luchtgekoelde waterkoelmachines,Koelmachine met luchtkoeling bij constante temperatuur |
||
Productomschrijving
JLSF-20HP Frequentieconversie constante temperatuur koeler, precieze temperatuurregeling
Productbeschrijving:
Een koelmachine met een constante temperatuur met variabele frequentie is een koelapparaat dat in industriële en commerciële toepassingen wordt gebruikt.Het combineert frequentieomrekeningstechnologie en constante temperatuurregelingstechnologie om een precieze temperatuuraanpassing en energieverbruiksregeling volgens de behoeften mogelijk te maken.
Frequentieomrekeningstechnologie verwijst naar het aanpassen van de koelcapaciteit door de snelheid van de compressor in het koelsysteem aan te passen.Traditionele koelmachines gebruiken gewoonlijk compressoren met een vaste snelheid en kunnen alleen werken met een vast vermogen en koelcapaciteitDe chiller met variabele frequentie en constante temperatuur kan de snelheid van de compressor aanpassen aan de werkelijke behoeften om aan de vrachtbehoefte te voldoen en een koelingsoperatie met een hoog rendement te bereiken.
Bij constante temperatuurregeling wordt bedoeld de nauwkeurige beheersing van de watertemperatuur van de koeler door middel van nauwkeurige temperatuursensoren en regelingssystemen.Deze technologie kan ervoor zorgen dat de koeler een constante temperatuur oplevert en is geschikt voor toepassingen met hoge temperatuurvereisten, zoals geneeskunde, chemische industrie, halfgeleiders en andere gebieden.
Productkenmerken:
Een koelmachine met frequentieconversie met een constante temperatuur heeft de volgende voordelen:
1Energiebesparing en hoge efficiëntie:Het compressorversnellingsfrequentie wordt door middel van frequentiekonversie ingesteld en op intelligente wijze ingesteld op basis van de belastingvraag om verspilling van energieverbruik te voorkomen en de efficiëntie van het energieverbruik te verbeteren.
2Precieze temperatuurregeling:Met behulp van constante temperatuurregelingstechnologie kan een precieze controle van de watertemperatuur van de koeler worden bereikt om aan toepassingen met hoge temperatuurvereisten te voldoen.
3Stabiel functioneren:De chiller met variabele frequentie en constante temperatuur kan de werkparameters in realtime aanpassen volgens de veranderingen in de belasting, stabiele werkomstandigheden handhaven,en de betrouwbaarheid en stabiliteit van de apparatuur te verbeteren.
4Spaar ruimte.In vergelijking met traditionele koelmachines zijn koelmachines met variabele frequentie en constante temperatuur meestal kleiner en nemen minder ruimte in, waardoor ze geschikt zijn voor plaatsen met beperkte ruimte.
Kortom, chillers met variabele frequentie en constante temperatuur worden op grote schaal gebruikt in industriële en commerciële sectoren en kunnen een zeer efficiënte en precieze temperatuurregeling bieden.stabiele en betrouwbare koeloplossingen.
Werkingsbeginsel:
Het werkingsprincipe van de koelmachine met variabele frequentie en constante temperatuur kan in drie hoofdonderdelen worden onderverdeeld: koelsysteem,besturingssysteem en systeem voor het regelen van de constante temperatuur.
1- koelsysteem:
- Compressor:De chiller met een constante temperatuur met variabele frequentie maakt gebruik van een technologie met variabele frequentie om de snelheid van de compressor te regelen.De compressor is verantwoordelijk voor het comprimeren van het koelmiddelgas in hoogtemperatuur- en hoogdrukgas.
- Condensator:Het gas met hoge temperatuur en hoge druk verdrijft warmte door de condensator, koelt af en wordt omgezet in een vloeistof met hoge druk en hoge temperatuur.
- Uitbreidingsklep:Hoogdruk en hoge temperatuur vloeistof komt de verdamper binnen via de expansie klep. De druk daalt en de vloeistof verdampt tot koelmiddelgas.
- Verdamper:Het koelmiddelgas absorbeert warmte door de verdamper en koelt daardoor de waterstroom door de verdamperbuizen af, waardoor de watertemperatuur daalt.
- Koelwatercirculatie:Het koelwater circuleert door de verdamper, absorbeert de warmte in de verdamper en keert vervolgens terug naar de koelwaterunit om de cyclus voort te zetten.
2Controlesysteem:
- Frequentieomrekeningsregeling:De snelheid van de compressor wordt aangepast door de frequentieomvormer te bedienen en de koelcapaciteit wordt aangepast aan de werkelijke behoeften om de energie-efficiëntie te verbeteren en energie te besparen.
- Druksensor en temperatuur sensor:Het besturingssysteem controleert de druk- en temperatuuromstandigheden in de koelcyclus in realtime via de druk- en temperatuursensor.
- Controelalgoritme:Gebaseerd op het feedback signaal van de sensor,het besturingssysteem gebruikt een specifiek besturingsalgoritme om de uitgang van de omvormer aan te passen om een precieze temperatuurregeling en een geoptimaliseerd koeleffect te bereiken.
3. thermostaatsysteem:
- Temperatuurinstelling en feedback:Gebruikers kunnen de gewenste constante temperatuurwaarde instellen via het bedieningspaneel of de afstandsbediening.Het besturingssysteem controleert de temperatuur van het koelwater in realtime via een temperatuursensor en vergelijkt het feedbacksignaal met de ingestelde temperatuur.
- Controleaanschakelaar:Volgens het temperatuurverschil,het besturingssysteem past de stroom van koelwater aan door de aandrijving (zoals een magnetoventil) te regelen om de koelwatertemperatuur stabiel te houden in de buurt van de ingestelde waarde.
- Feedback-lus:Het besturingssysteem zorgt ervoor dat de temperatuur van het koelwater constant blijft door de opening van de aandrijving continu aan te passen om een constante temperatuurregeling te bereiken.
Door het koelsysteem, het besturingssysteem en het systeem voor constante temperatuurregeling volledig te bedienen,de koelkast met variabele frequentie en constante temperatuur kan een nauwkeurige temperatuurregeling bieden volgens de werkelijke behoeften en tegelijkertijd een zeer efficiënte koeloperatie bereiken;.
| 1 Compressor | 5 Verdamper | 9 Temperatuursensor | 13 Bypassklep |
| 2 Condensator | 6 Balkklep | 10 Watertank | 14 Lage spanningsregelaar |
| 3 Filterdroger | 7 Antifrieschakelaar | 11 Waterpompdrukmeter | 15 Hoogspanningsregelaar |
| 4 Uitbreidingsklep | 8 Schuifknop | 12 Waterpomp |
16 Drukverlagend klep |
Technische parameters:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Koelcapaciteit | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/uur | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Temperatuurbereik | 5°C-35°C ((onder 0°C kan worden aangepast) | |||||||||
| Stroomvoorziening | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Totaal vermogen | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressor | Type | Hermetische rol of zuiger | ||||||||
| Kracht | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Circulatiepomp | Kracht | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Kop | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| koelmiddel | Type | R22/R407c/R134a/R410a | ||||||||
| Controlemethode | Temperatuurgevoelige externe druk gelijkstellende uitbreidingsklep | |||||||||
| vulvolume | Kilo's | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Verdamper | Stroom | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| watercapaciteit | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diameter | Inch | Een halve inch. | 3/4 inch. | 1 " | 1-1/2" | 1-1/2" | ||||
| Condensatoren | Type | Efficiënte messing sets gegolfde aluminium vin | ||||||||
| Ventilator | Type | Axiële stroom | ||||||||
| luchtvolume | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Beschermingsinrichting | Hoog- en laagdrukschakelaar, vriesbescherming, fusibel aansluit-/veiligheidsventiel, overbelastingbescherming, spoeloververwarmingsschakelaar, automatische temperatuurbeschermingsschakelaar, enz. | |||||||||
| Maatwerkgrootte | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Gewicht per eenheid | Kilo's | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Koelcapaciteit | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/uur | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Temperatuurbereik | 5°C-35°C ((onder 0°C kan worden aangepast) | |||||||||
| Stroomvoorziening | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Totaal vermogen | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressor | Type | Hermetische rol of zuiger | ||||||||
| Kracht | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Circulatiepomp | Kracht | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Kop | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| koelmiddel | Type | R22/R407c/R134a/R410a | ||||||||
| Controlemethode | Temperatuurgevoelige externe druk gelijkstellende uitbreidingsklep | |||||||||
| vulvolume | Kilo's | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Verdamper | Stroom | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| watercapaciteit | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diameter | Inch | 1.5" | 2 " | 2.5" | 3 cm | |||||
| Condensatoren | Type | Efficiënte messing sets gegolfde aluminium vin | ||||||||
| Ventilator | Type | Axiële stroom | ||||||||
| luchtvolume | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Beschermingsinrichting | Hoog- en laagdrukschakelaar, vriesbescherming, fusibel aansluit-/veiligheidsventiel, overbelastingbescherming, spoeloververwarmingsschakelaar, automatische temperatuurbeschermingsschakelaar, enz. | |||||||||
| Maatwerkgrootte | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Gewicht per eenheid | Kilo's | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Toepassingssector:
Frequentieomrekeningskoelers met constante temperatuur zijn geschikt voor vele industrieën en toepassingsgebieden, waaronder maar niet beperkt tot de volgende aspecten:
1Verwerkende industrie:Frequentieomrekening constante temperatuur koelers kunnen worden gebruikt in verschillende processen in de verwerkende industrie, zoals plasticverwerking, spuitgieten, rubberverwerking, metaalverwerking,verwerking van glas, enz. Ze kunnen voor deze processen stabiel koud water met een constante temperatuur leveren om de kwaliteit van het product en de productie-efficiëntie te waarborgen.
2Chemische industrie:In chemische processen vereisen sommige reacties een strikte temperatuurcontrole.Frequentieconversie constante temperatuur koelers kunnen de vereiste precieze temperatuurregeling bieden om aan de eisen van chemische reacties te voldoen.
3Farmaceutische industrie:In het productieproces van farmaceutische en medische hulpmiddelen is een nauwkeurige temperatuurregeling vereist om de kwaliteit en veiligheid van het product te waarborgen.Variabele frequentie constante temperatuur koelers kunnen precieze constante temperatuur koud water voor toepassingen zoals farmaceutische productie, koeling van laboratorium- en medische apparatuur.
4- Halveringsindustrie:Bij de vervaardiging van halfgeleiders is een nauwkeurige temperatuurregeling van apparatuur en materialen vereist om de kwaliteit en prestaties van het product te waarborgen.De variabele frequentie constante temperatuur koeler kan stabiel koelwater voor koeling en temperatuurregeling van halfgeleiderapparatuur.
5Voedsel- en drankenindustrie:Tijdens de verwerking van levensmiddelen en dranken is temperatuurcontrole vereist om de kwaliteit van het product en de voedselveiligheid te waarborgen.koel- en conserveringstoepassingen in de voedselverwerking.
Naast bovenstaande industrieën kunnen variabele frequentie constante temperatuur koelers ook worden gebruikt in de luchtvaart, energie, metallurgie, textielindustrie,elektronica en andere velden om te voldoen aan de behoeften van verschillende industrieën voor nauwkeurige temperatuurregeling en hoge-efficiëntie koeling.
Vervaardiging van auto's Chemische techniek Elektronische industrie Elektroplatering Industrie
Injectievormindustrie Farmaceutische industrie Plasticverpakkingsindustrie Drukindustrie
Upport en diensten:
Technische ondersteuning en onderhoud van koelmachines omvat:
1. 24/7 klantenservice
2Installatie en onderhoud van afstandsbediening
3. Diagnostiek en probleemoplossing op afstand
4Telefoon/e-mail Advies en begeleiding
5. Gebruikersvriendelijke documentatie en handleidingen
6. Software-updates en -upgrades
7. Kostprijs van reserveonderdelen en verbruiksartikelen
Verpakking en verzending:
De chillers worden verpakt en verzonden in standaard tegenlaaghout houten dozen.En plak het verzendmerk informatie label op de houten doos om de juiste levering te garanderen.
Hoe verbetert de frequentieomrekeningsregeling van chillers met variabele frequentie en constante temperatuur de energie-efficiëntie en bespaart het energie?
De frequentieomrekeningsregeling kan de energie-efficiëntie en energiebesparing in koelinstallaties met variabele frequentie en constante temperatuur aanzienlijk verbeteren, voornamelijk door middel van de volgende aspecten:
1. Loadmatching:Traditionele koelinstallaties gebruiken gewoonlijk compressoren met een vaste snelheid die niet kunnen worden aangepast aan de belastingvereisten, wat resulteert in een laag bedrijfseffectiviteit bij gedeeltelijke belasting.De chiller met variabele frequentie en constante temperatuur gebruikt variabele frequentietechnologie, die de snelheid van de compressor kan aanpassen aan de werkelijke belastingvraag om aan de veranderingen in de belasting te voldoen.vermindering van het energieverbruik.
2. Deelbelasting:De chiller met variabele frequentie en constante temperatuur kan de koelcapaciteit aanpassen aan de werkelijke behoeften om deze in evenwicht te brengen met de belastingvraag.het systeem kan werken met een lager koelvermogen om het energieverbruik te verminderenIn tegenstelling hiertoe werken traditionele koelers met vaste snelheid nog steeds met een nominale kracht onder lage belastingomstandigheden, wat leidt tot energieverspilling.
3. Frequente opstart en stop:Traditionele koelmiddelen hebben een hoge startstroom wanneer ze worden gestart.maar variabele frequentie constante temperatuur koelers kunnen voorkomen dat vaak start en stopt omdat ze de bedrijfsstatus kunnen aanpassen aan de werkelijke behoeftenDoor het verminderen van het aantal start- en stoppunten wordt het energieverbruik en de mechanische slijtage van de apparatuur verminderd en wordt de energie-efficiëntie verbeterd.
4Intelligente controle van het energieverbruik:De chiller met variabele frequentie en constante temperatuur controleert via het besturingssysteem in realtime de belastingvraag en de bedrijfsstatus, past de koelcapaciteit aan op basis van de werkelijke behoeften,en een intelligente beheersing van het energieverbruik bereiktMet behulp van geavanceerde besturingsalgoritmen en nauwkeurige sensoren kan het volgens de werkelijke omstandigheden optimaliseren en aanpassen en de energie-efficiëntie van het systeem verbeteren.
5. Ontwerp van een efficiënte warmteoverdracht:Variabele frequentie constante temperatuur koelers gebruiken meestal efficiënte warmtewisselaars in het ontwerp van warmteoverdracht componenten om de warmteoverdracht efficiëntie en warmte-uitwisseling effecten te verbeteren.Dit kan het energieverbruik verminderen en de koelingsdoeltreffendheid verbeteren.
Kortom,De frequentieregeling maakt het voor chillers met een variabele frequentie en een constante temperatuur mogelijk de voordelen van energie-efficiëntie en energiebesparing in de werkelijke werking te bereiken door belastingmatching., gedeeltelijke belasting, vermindering van frequente start- en stoptijden en intelligente beheersing van het energieverbruik.
