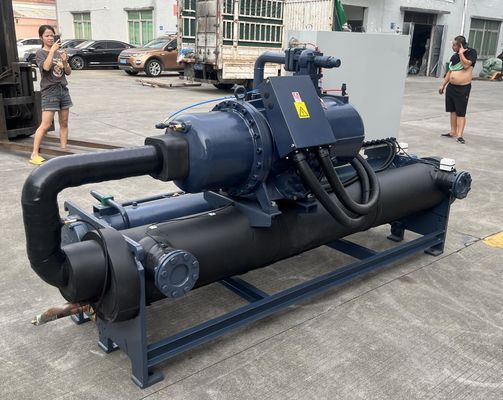

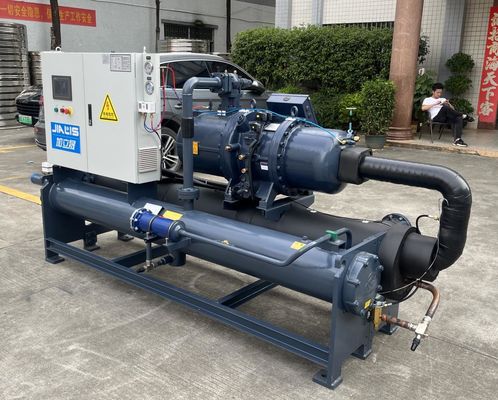

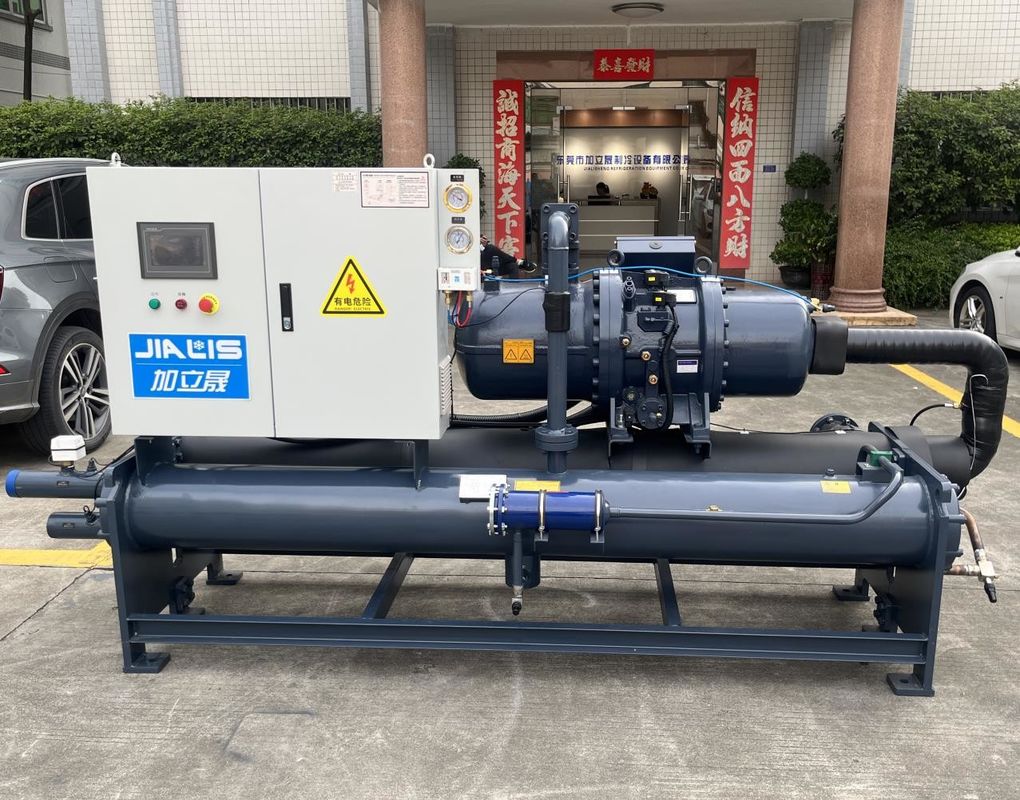

JLSW-105D industriële watergekoelde schroefkoeler voor vacuümovens
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | JIALIS |
| Certificering: | CE/ISO9001 |
| Modelnummer: | Jlsw-105D |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Discuss |
| Verpakking Details: | Multiplex houten kist |
| Levertijd: | 20 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100 eenheden per maand |
|
Gedetailleerde informatie |
|||
| Productnaam: | Water gekoelde schroefharder | Het koelen Temperatuur: | 5℃-35℃ |
|---|---|---|---|
| Compressortype: | schroefcompressor | Compressormerk: | Hanbel |
| Het koelen capaciteit: | 100-1000 kW | Controlesysteem: | PLC |
| Controller: | Microprocessor-besturing | Evaporator: | Shell en buis |
| condensator: | Shell en buis | Geluidsniveau: | ≤75dB (A) |
| Bescherming: | Compressor Overbelasting, hoge/lage druk, waterstroom, fasevolgorde, antivries | Koelmiddel: | R22/R407C/R134A/R410A |
| Spanning: | 380V/3N/50Hz | stroomvoorziening: | 380V/3N/50Hz |
| garantie: | 1 jaar | ||
| Markeren: | Watergekoelde schroefkoelmachines voor industrieel gebruik,Schroefchiller met warmperswaterkoeling,Vacuümoven watergekoelde industriële koeler |
||
Productomschrijving
JLSW-105D watergekoelde schroefchiller-elektrodecoatingsmachine, warmpers, vacuümoven, batterijverpakkingsapparatuur
Productbeschrijving:
Een watergekoelde schroefkoeler is een gebruikelijke koelapparaat die een schroefcompressor en een watergekoelde warmteafvoertechnologie combineert.verdamper, koelwatercirculatiesysteem en besturingssysteem.
Hieronder volgt een algemene beschrijving van een watergekoelde schroefkoeler:
1Schroefcompressor:De watergekoelde schroefkoeler gebruikt een schroefcompressor als hoofdcompressor.De schroefcompressor comprimeert het koelmiddel door twee verweven schroefrotors om de druk en temperatuur te verhogenSchroefcompressoren zijn zeer efficiënt, betrouwbaar en kunnen een stabiele koeling bieden.
2Condensator:De condensator is het radiatordeel van de watergekoelde schroefkoeler, dat wordt gebruikt om warmte vrij te geven en het door de compressor gecomprimeerde koelmiddel bij hoge temperatuur en hoge druk af te koelen.De condensator heeft gewoonlijk de structuur van buizen en vinnen, en het koelmiddel wordt verdampt en afgekoeld door circulerende waterstroom.
3Verdamper:De verdamper is het koelende deel van de met water gekoelde schroefkoeler, dat wordt gebruikt om de warmte die wordt gegenereerd door de gekoelde apparatuur of het gekoelde systeem te absorberen.het koelmiddel verandert van vloeistof in gas, die warmte absorbeert en wegvoert, waardoor de temperatuur van de te koelen apparatuur of het systeem wordt verlaagd.
4. Koelwatercirculatiesysteem:De watergekoelde schroefkoeler behoudt het koeleffect via het koelwatercirculatiesysteem.en na door de verdamper te zijn gegaan om warmte te absorberen, stroomt het terug naar de condensator om warmte te verdrijven, waardoor een cyclus ontstaat.
5Controlesysteem:Watergekoelde schroefkoelmachines zijn meestal uitgerust met geavanceerde besturingssystemen voor het toezicht en regelen van het koelingsproces.stroomregeling en andere functies om de stabiele werking en efficiënte prestaties van de koeler te waarborgen.
Er zij op gewezen dat de watergekoelde schroefkoeler een stabiel watervoorziening- en afvoersysteem nodig heeft om zijn normale werking te waarborgen.watergekoelde schroefkoelmachines kunnen ook worden uitgerust met aanvullende functies, zoals gezamenlijke exploitatie van meerdere eenheden, optimalisatie van de energie-efficiëntie, enz.
Productie kenmerken:
Voordelen van watergekoelde schroefkoelmachines:
1Verwarmingsefficiëntie:De watergekoelde schroefkoeler brengt warmte door de waterkoeler naar het koelwater en stuurt vervolgens de warmte door het koelwatercirculatiesysteem.Door de hogere specifieke warmtecapaciteit van water, waterkoeling heeft meestal een hoger warmteafvoer-efficiëntie en kan warmte effectiever verwijderen.
2- Systeemstabiliteit:Het waterkoelsysteem is stabieler dan het luchtkoelsysteem. De watergekoelde schroefkoeler kan via het watercirculatiesysteem een stabiele koelwatertemperatuur bieden.en niet gevoelig is voor veranderingen in omgevingstemperatuur en luchtvochtigheidHierdoor zijn watergekoelde systemen beter geschikt voor langdurige en temperatuurgecontroleerde toepassingen.
3Stilte.Watergekoelde schroefkoelmachines zijn over het algemeen stiller dan luchtgekoelde koelmachines.de impact van lawaai op de binnenomgeving is gering, en is geschikt voor plaatsen met hoge geluidseisen.
Werkingsbeginsel:
Het werkingsprincipe van de watergekoelde schroefkoeler omvat hoofdzakelijk vier processen van compressie, condensatie, expansie en verdamping.
1.Compressieproces:Onder werking van de schroefcompressor wordt het koelmiddel gecomprimeerd tot een gas met een hoge temperatuur en hoge druk, terwijl het de omringende warmte absorbeert.
2.Condensatieproces:Hoogtemperatuur- en hogedrukkoelmiddel komt de condensator binnen en door contact met koud water of omringende lucht geeft het warmte af en koelt het af tot een hogedrukvloeistof.
3Uitbreidingsproces:Het vloeibare koelmiddel met hoge druk komt de verdamper binnen via de gasklep. De druk daalt plotseling.en het vloeibare koelmiddel breidt zich uit tot een koelmiddel onder lage druk terwijl het de omringende warmte absorbeert.
4.Verdunningsproces:Het laagdrukkoelmiddel komt de verdamper binnen, absorbeert de omringende warmte door contact met water of lucht, verandert in een laagtemperatuur- en laagdrukkoelmiddel,en keert terug naar het compressieproces.
Door middel van een dergelijk cyclusproces kan de watergekoelde schroefkoeler koud water leveren aan het gebied dat moet worden gekoeld om de effecten van koeling, ontvochtiging en het fris houden van de lucht te bereiken.Tegelijkertijd, zal de met water gekoelde schroefkoeler ook een bepaalde hoeveelheid warmte uitstoten,die moet worden afgevoerd via koeltorens of andere warmteafvoeringsapparatuur om de normale werking van het systeem te waarborgen.
Technische parameters:
| Model | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| Koelcapaciteit | KW/h | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| Temperatuurbereik | 5°C~35°C ((onder 0°C kan worden aangepast) | |||||||||
| Stroomvoorziening | 3N-380V/415 50Hz/60Hz | |||||||||
| Compressor | Type | met een breedte van niet meer dan 50 mm | ||||||||
| Kracht | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| elektrische stroom | Een | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| koelmiddel | Type | R22/R407c | ||||||||
| Controlemethode | Temperatuurgevoelige externe druk gelijkstellende uitbreidingsklep | |||||||||
| vulvolume | Kilo's | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| Verdamper | schelp en buis | |||||||||
| Stroom | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| Diameter | Inch | G2,5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| Compressor | Type | schelp en buis | ||||||||
| Stroom | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| Diameter | Inch | G2,5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| Beschermingsinrichting | Hoog- en laagdrukschakelaar, vriesbescherming, fusibel aansluit-/veiligheidsventiel, overbelastingbescherming, spoeloververwarmingsschakelaar, automatische temperatuurbeschermingsschakelaar, enz. | |||||||||
| Maatwerkgrootte | L | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| Gewicht per eenheid | Kilo's | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| Model | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| Koelcapaciteit | KW/h | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| Temperatuurbereik | 5°C~35°C ((onder 0°C kan worden aangepast) | |||||||||
| Stroomvoorziening | 3N-380V/415 50Hz/60Hz | |||||||||
| Compressor | Type | met een breedte van niet meer dan 50 mm | ||||||||
| Kracht | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| elektrische stroom | Een | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| koelmiddel | Type | R22/R407c | ||||||||
| Controlemethode | Temperatuurgevoelige externe druk gelijkstellende uitbreidingsklep | |||||||||
| vulvolume | Kilo's | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| Verdamper | schelp en buis | |||||||||
| Stroom | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| Diameter | Inch | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Compressor | Type | schelp en buis | ||||||||
| Stroom | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| Diameter | Inch | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Beschermingsinrichting | Hoog- en laagdrukschakelaar, vriesbescherming, fusibel aansluit-/veiligheidsventiel, overbelastingbescherming, spoeloververwarmingsschakelaar, automatische temperatuurbeschermingsschakelaar, enz. | |||||||||
| Maatwerkgrootte | L | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| Gewicht per eenheid | Kilo's | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
Toepassingssector:
In het productieproces van batterijen kan de koeler worden gebruikt voor de koeling van de volgende apparatuur en werkstukken:
1. Elektrodecoatingsmachine:De elektrodecoatingsmachine wordt gebruikt om het elektrodemateriaal op het elektrodeplaatje van de batterij te coaten.die koeling vereist om de stabiliteit van het coatingproces en de kwaliteit van het elektrodeplaatje te behoudenEen koeler kan worden gebruikt om de rol en het coatingshoofd van de elektrodecoatingsmachine af te koelen om ervoor te zorgen dat de temperatuur binnen een passend bereik wordt gereguleerd.
2Warm pers:De warmpers wordt gebruikt om het elektrodeplaatje, de separator, de stroomcollector en andere componenten warm te persen om een batterijplaat te vormen.vanwege de hoge temperatuur en druk, zal er veel warmte worden gegenereerd. The chiller can be used to cool the heating plate and cooling plate of the heat press machine to control the temperature during the heat press process and ensure the quality and consistency of the battery sheet.
3. Vacuümoven:Bij de productie van batterijen moeten sommige processen in een vacuümomgeving worden uitgevoerd, zoals drogen en sinteren.Vacuümovens genereren tijdens deze processen warmte en vereisen koeling om een stabiele temperatuur in de vacuümoven te behoudenDe chiller kan worden gebruikt om het koelsysteem van de vacuümoven te koelen om de processtabiliteit en de productkwaliteit te waarborgen.
4Verpakkingsapparatuur voor batterijen:In de laatste fase van de productie van batterijen moeten batterijen worden verpakt, bijvoorbeeld in metalen of plastic behuizingen.sommige apparatuur zal warmte opwekken en moet worden gekoeld om de stabiliteit van het verpakkingsproces en de kwaliteit van het product te waarborgenDe chillers kunnen worden gebruikt om verpakkingsapparatuur te koelen en de temperatuur binnen een passend bereik te houden.
Deze apparatuur en werkstukken zijn betrokken bij de productie van warmte tijdens het productieproces van batterijen.en moeten worden gekoeld door koelmachines om de stabiliteit van het proces en de kwaliteit van het product te behoudenChillers spelen een belangrijke rol in de batterijindustrie.
Vervaardiging van auto's Chemische techniek Elektronische industrie Elektrotechnische industrie
Injectievormindustrie Farmaceutische industrie Plasticverpakkingsindustrie Drukindustrie
Upport en diensten:
Technische ondersteuning en onderhoud van koelmachines omvat:
1. 24/7 klantenservice
2Installatie en onderhoud van afstandsbediening
3. Diagnostiek en probleemoplossing op afstand
4Telefoon/e-mail Advies en begeleiding
5. Gebruikersvriendelijke documentatie en handleidingen
6. Software-updates en -upgrades
7. Kostprijs van reserveonderdelen en verbruiksartikelen
Verpakking en verzending:
De chillers worden verpakt en verzonden in standaard tegenlaaghout houten dozen.En plak het verzendmerk informatie label op de houten doos om de juiste levering te garanderen.
Hoe zorgt de chiller ervoor dat de temperatuur van de testomgeving stabiel is tijdens de batterijlaad-ontladingscyclus?
Bij de test van de batterijop- en ontladingscyclus kan de koeler de temperatuurstabiliteit van de testomgeving op de volgende manieren waarborgen:
1. Testapparatuur voor koeling:Het testen van de ladings-ontladingscyclus omvat gewoonlijk het gebruik van testapparatuur zoals testbanken, testruimtes, enz.De chiller kan de temperatuur van de testapparatuur regelen door het koelsysteem van de testapparatuur te koelen.De testapparatuur die wordt gekoeld, voorkomt dat de apparatuur oververhit raakt en de nauwkeurigheid van de testresultaten beïnvloedt.
2Koel het batterijmonster af:Tijdens de ladings-ontladingscyclustest genereert het batterijmonster warmte. De koeler kan de temperatuur van het batterijmonster regelen door het te koelen. Usually a coolant or cold water circulation system can be used to flow coolant or cold water through the battery sample or test tank to absorb heat and keep the temperature of the battery sample stable.
3Temperatuurregelsysteem:Chillers zijn gewoonlijk uitgerust met een temperatuurregelsysteem dat de temperatuur van het koelmiddel of koud water nauwkeurig kan regelen.Door passende temperatuurinstellingen en regelparameters in te stellen, kan de koeler de temperatuur van de testomgeving stabiel handhaven overeenkomstig de testvereisten en de kenmerken van het monster.
4Temperatuursensor en feedbackcontrole:The chiller is usually combined with a temperature sensor and feedback control system to monitor the temperature of the test environment in real time and adjust the operating state of the cooling system according to the feedback signalOp deze manier kan de temperatuur in gesloten kring worden geregeld, zodat de temperatuur van de testomgeving binnen een vooraf bepaald bereik kan worden gestabiliseerd.
Door middel van bovenstaande methoden kan de koeler een stabiel koeleffect bieden om ervoor te zorgen dat de temperatuur van de testomgeving stabiel is tijdens de batterijlaad- en ontladingscyclus.Dit zorgt voor de nauwkeurigheid en herhaalbaarheid van de testresultaten en biedt tegelijkertijd betrouwbare gegevens voor de evaluatie van de prestaties van de batterij en de levensduurvoorspelling..
